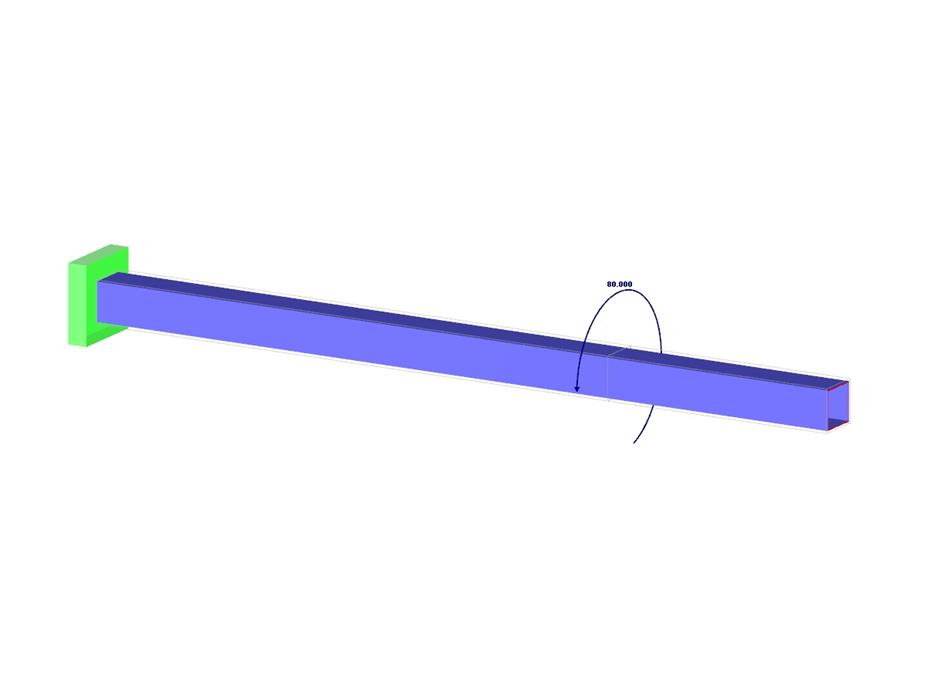

A viga em consola de parede fina feita de secção de QRO está completamente fixada na extremidade esquerda e o empenamento é possibilitado. A consola está sujeita a um binário.
Exemplo de verificação 000050 | 2
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,146 t |
| Dimensões | 4,000 x 0,000 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
