Manual online do RFEM | 4.4 Superfícies

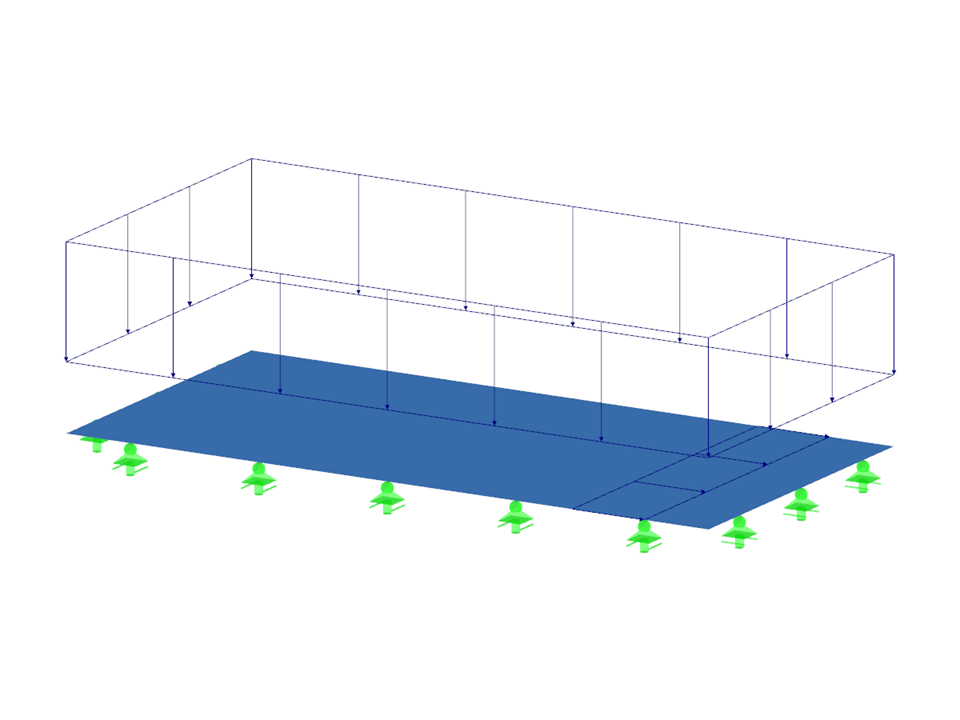

A placa retangular Kirchhoff apoiada de forma simples está sujeita a uma carga lateral e transversal distribuída irregularmente. É determinada a flecha máxima fora de plano assumindo pequenas deformações.
Exemplo de verificação 000070 | 1
| Número de nós | 4 |
| Número de linhas | 4 |
| Número de superfícies | 1 |
| Número de casos de carga | 1 |
| Dimensões | 2,000 x 1,000 x 0,000 m |
| Versão do programa | 5.06.30 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
