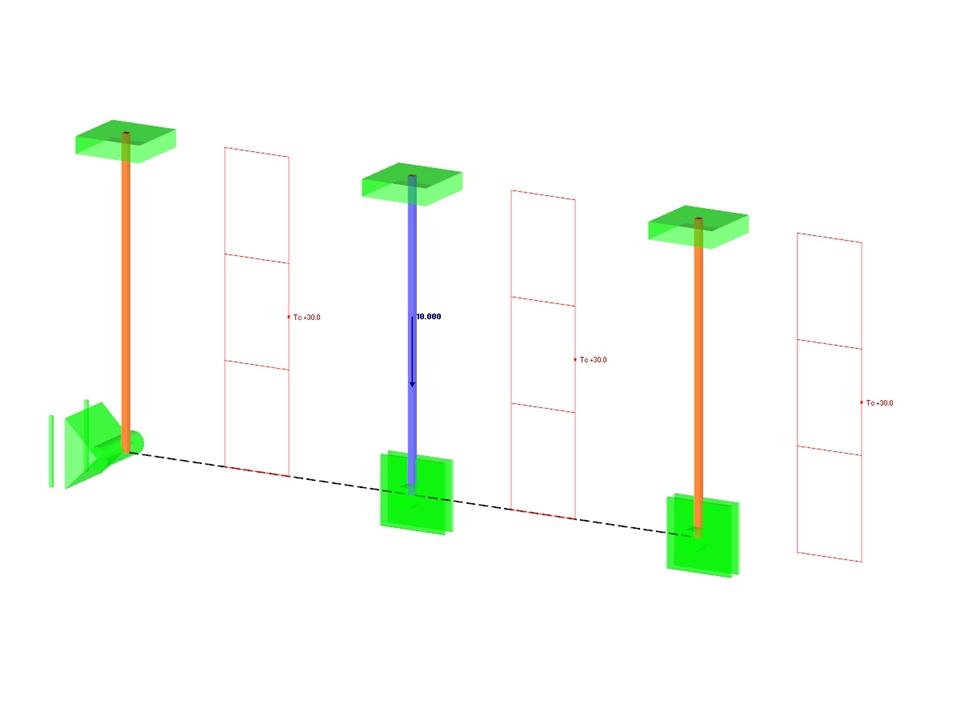

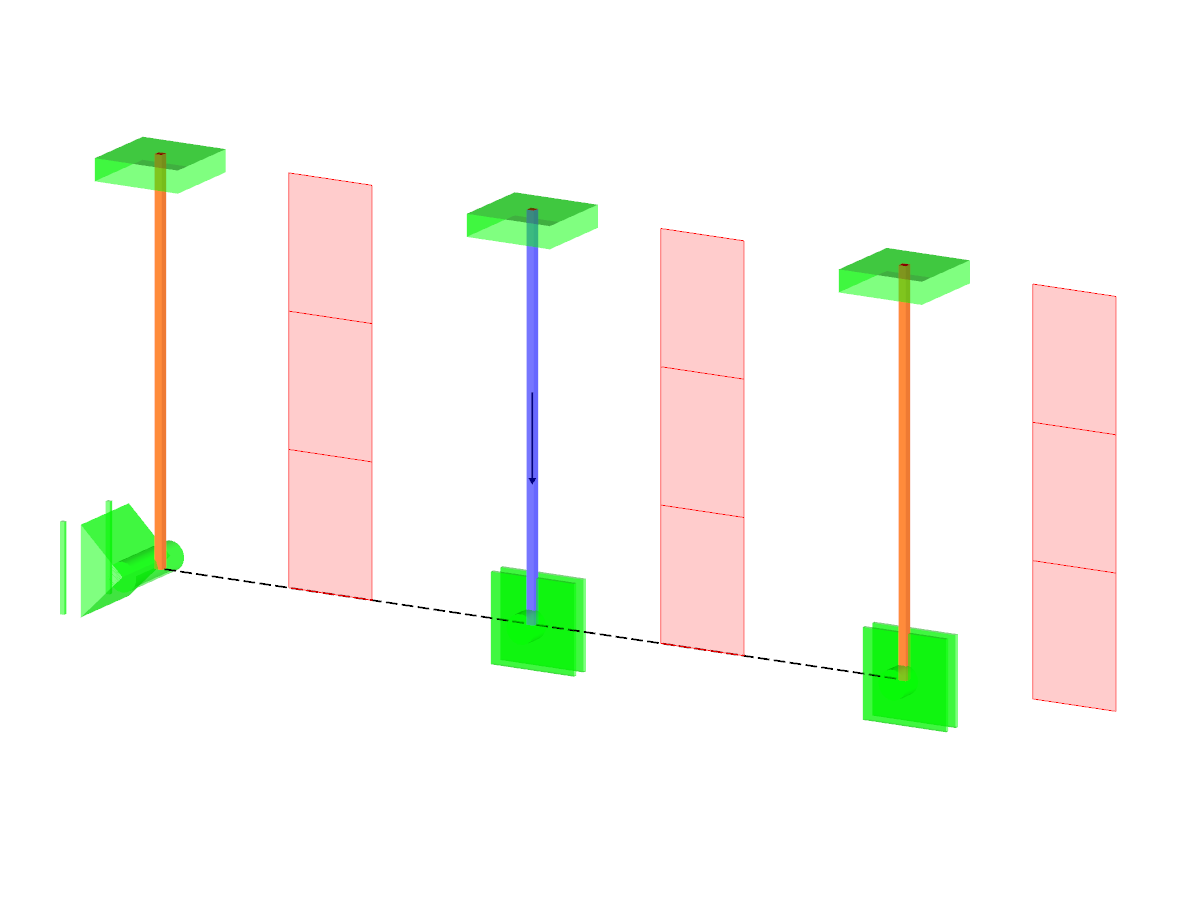

Uma estrutura de treliça é constituída por três barras – uma barra de aço e duas barras de cobre ligadas por uma barra rígida. A estrutura é carregada por uma força pontual e uma diferença de temperatura. Determine a flecha total da estrutura, sem considerar o peso próprio.
Exemplo de verificação 000076 | 2
| Número de nós | 6 |
| Número de barras | 5 |
| Número de casos de carga | 1 |
| Peso total | 0,001 t |
| Dimensões | 1,500 x 0,500 x 1,000 m |
| Versão do programa | 8.07.15 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
