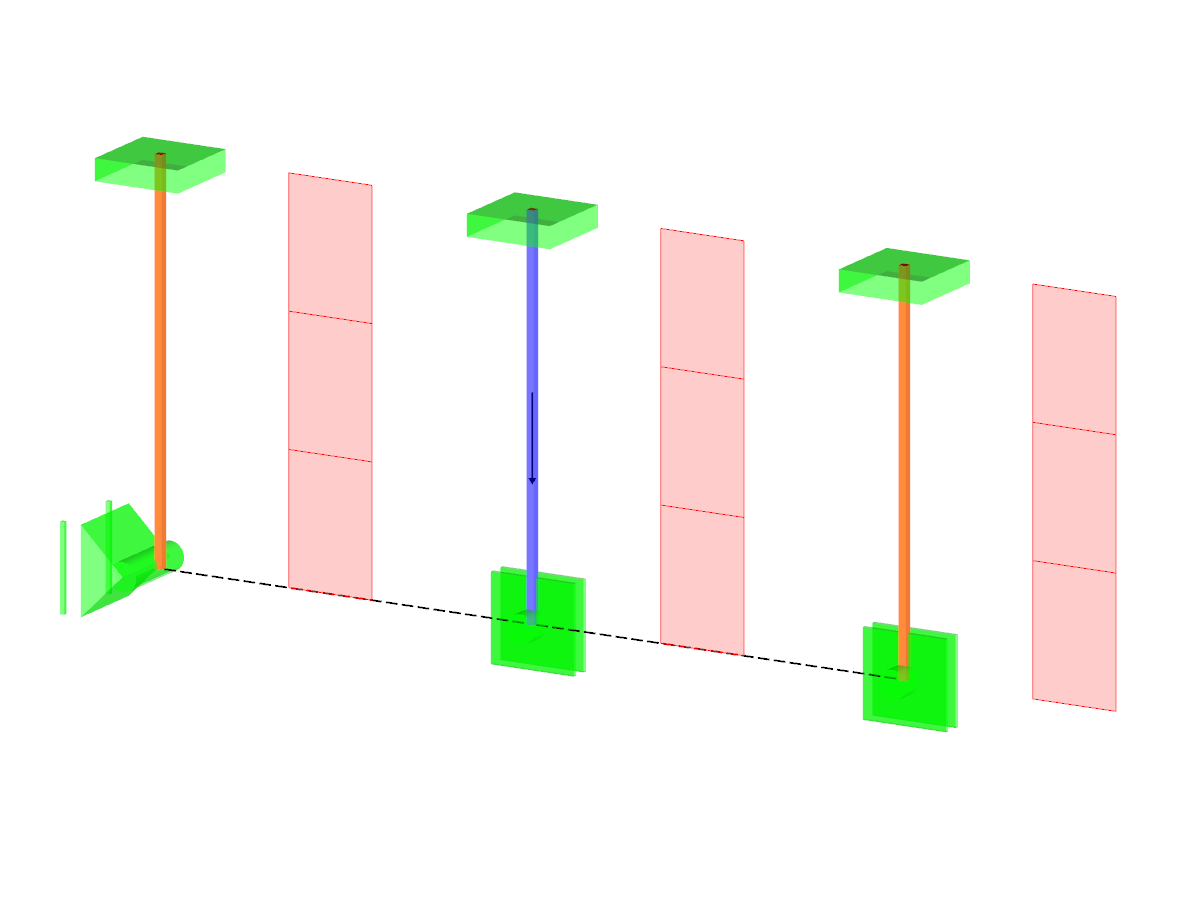

Una estructura de celosía consta de tres barras, una de acero y dos de cobre, unidas por una barra rígida. La estructura está cargada por una fuerza concentrada y por una diferencia de temperatura. Mientras se omite el peso propio, determine la flecha total de la estructura.
Ejemplo de verificación 000076 | 2
Número de nudos | 6 |
Número de barras | 5 |
Número de casos de carga | 1 |
Peso completo | 0.001 t |
Dimensiones | 1,500 x 0,500 x 1,000 m |
Versión del programa | 8.07.15 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
