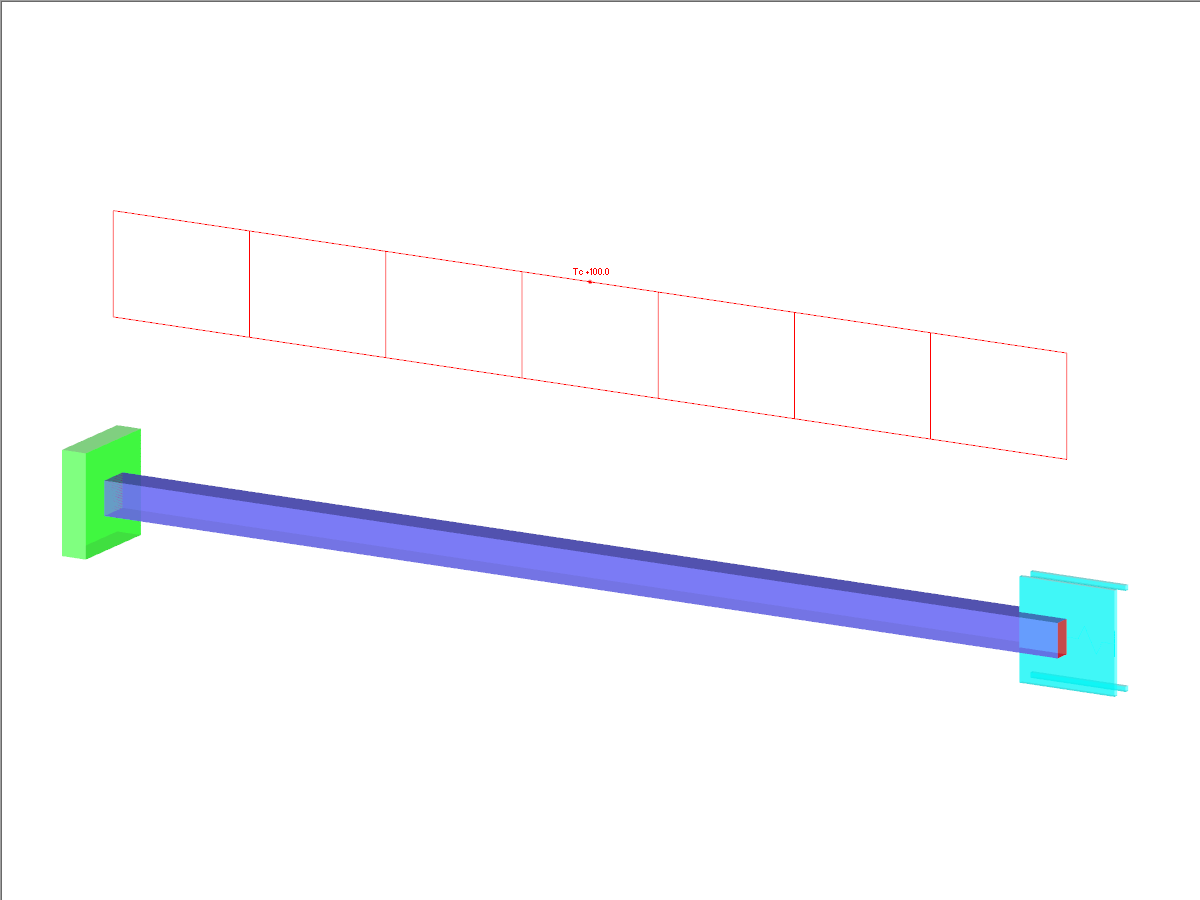

Uma barra de aço entre dois apoios rígidos com um intervalo é carregada por uma diferença de temperatura. Determine a flecha total da barra e a sua força axial interna, sem considerar o peso próprio.

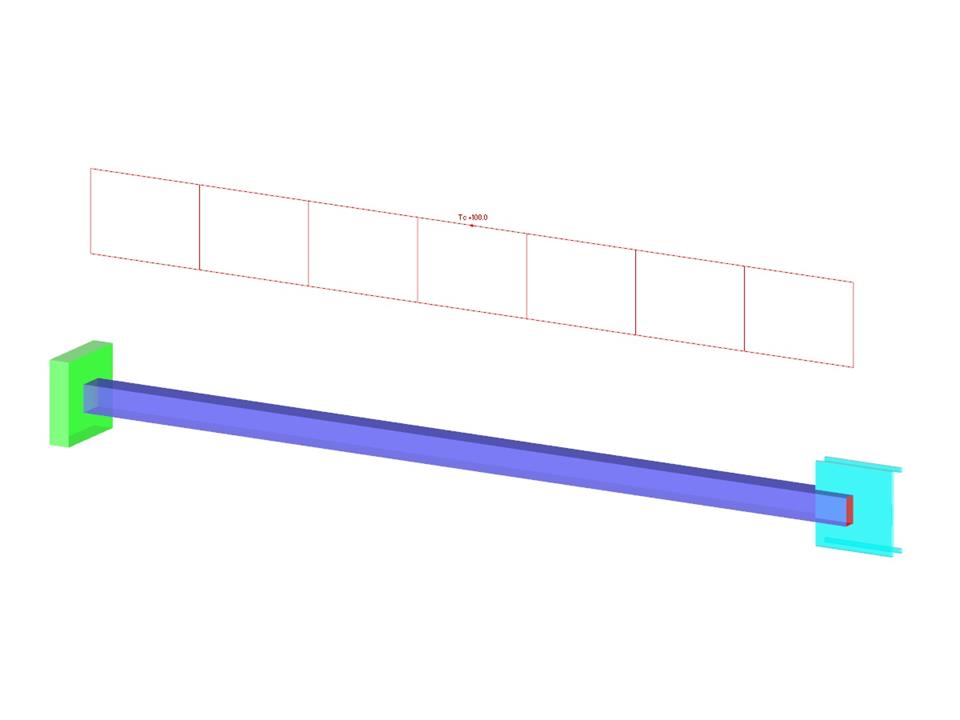

Exemplo de verificação 000077 | 2
| Número de nós | 2 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso total | 0,000 t |
| Dimensões | 0,800 x 0,500 x 0,500 m |
| Versão do programa | 8.10.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
