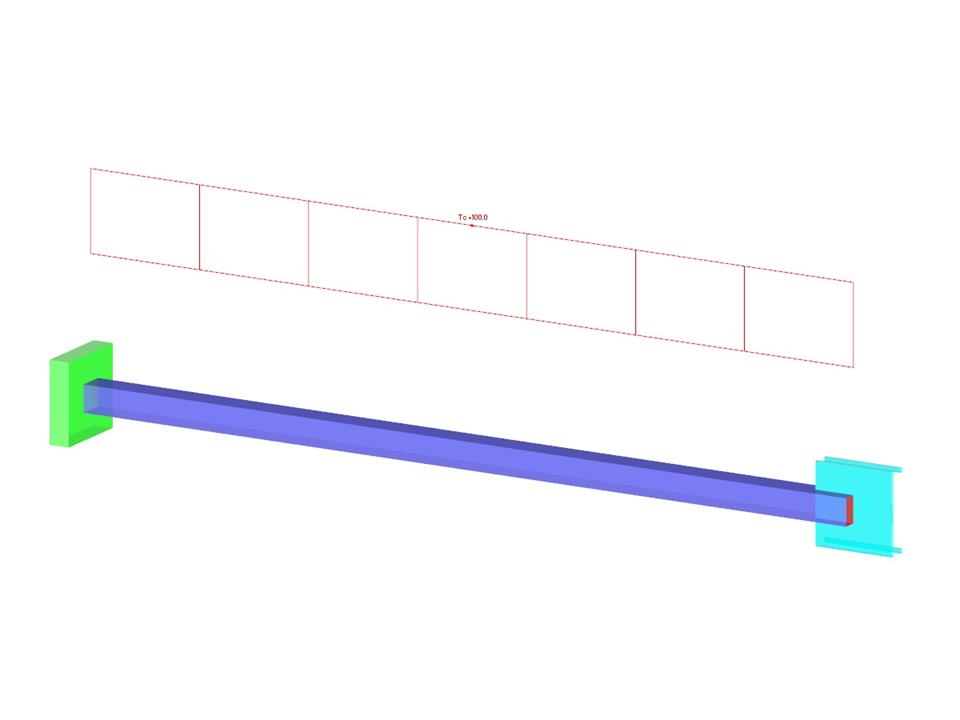

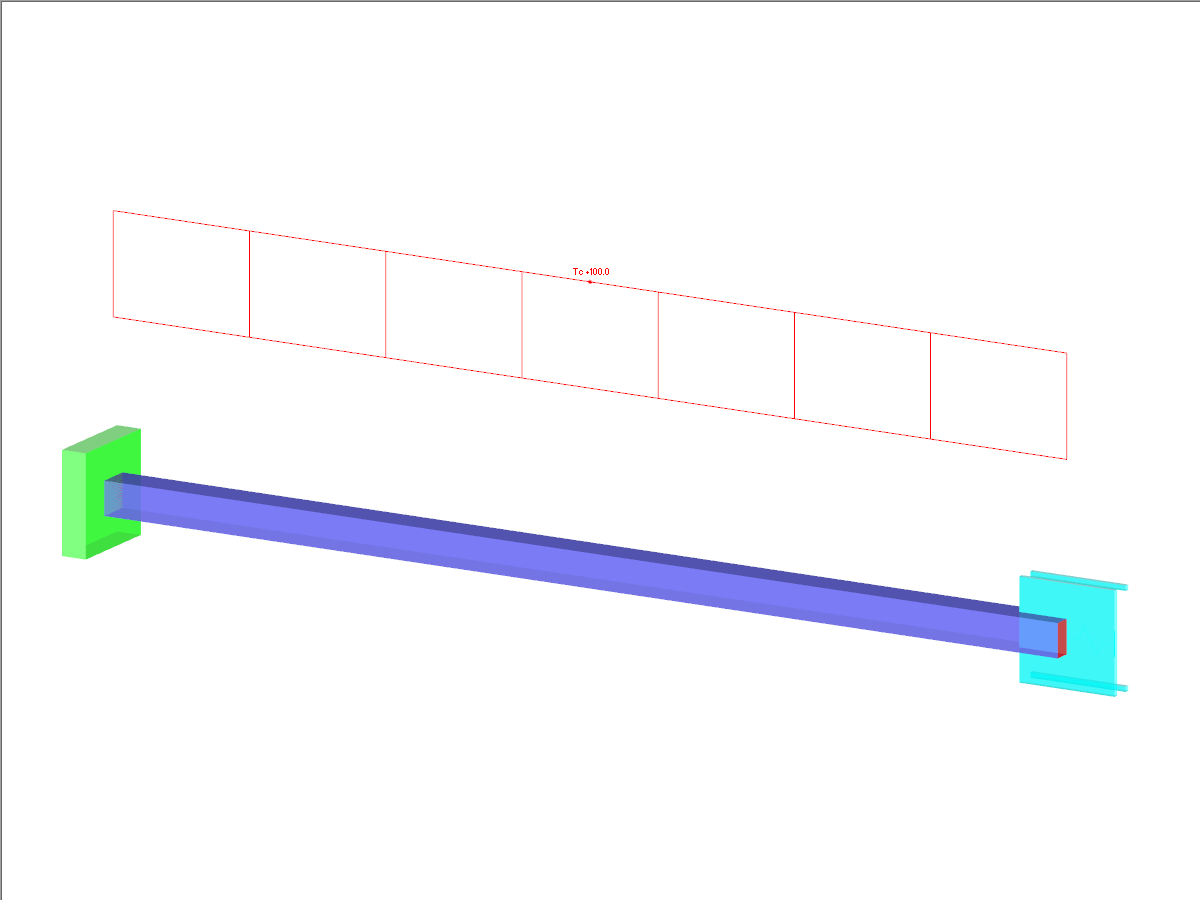

Un'asta di acciaio tra due supporti rigidi con uno spazio vuoto è caricata da una differenza di temperatura. Trascurando il peso proprio, determinare la deformazione totale dell'asta e la sua forza assiale interna.
Esempio di verifica 000077 | 2
| Numero di nodi | 2 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,000 t |
| Dimensioni | 0.800 x 0.500 x 0.500 m |
| Versione del programma | 8.10.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
