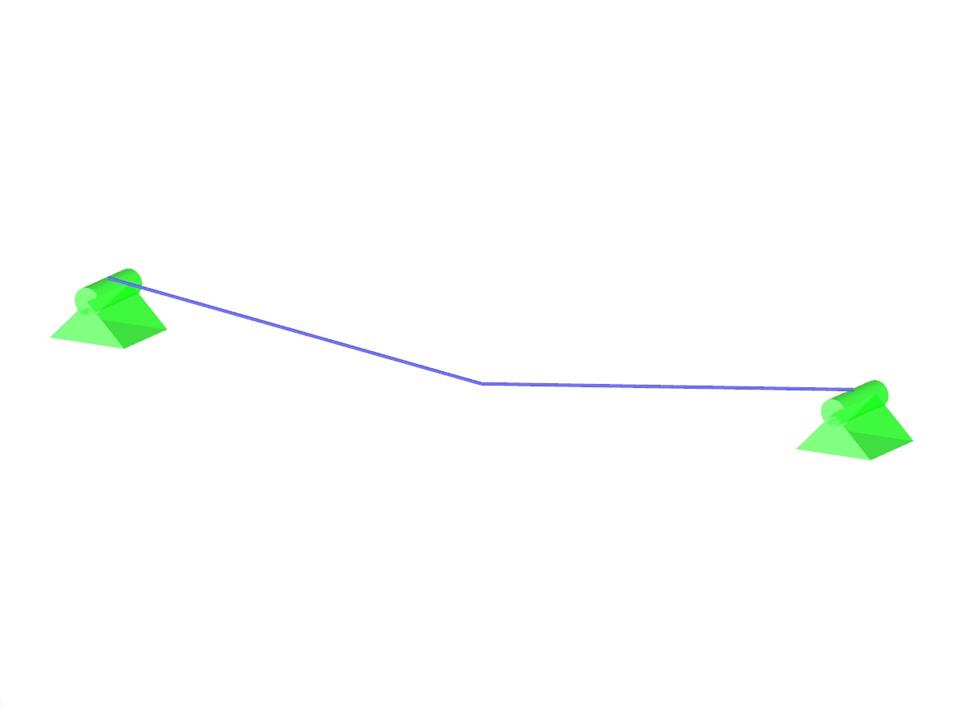

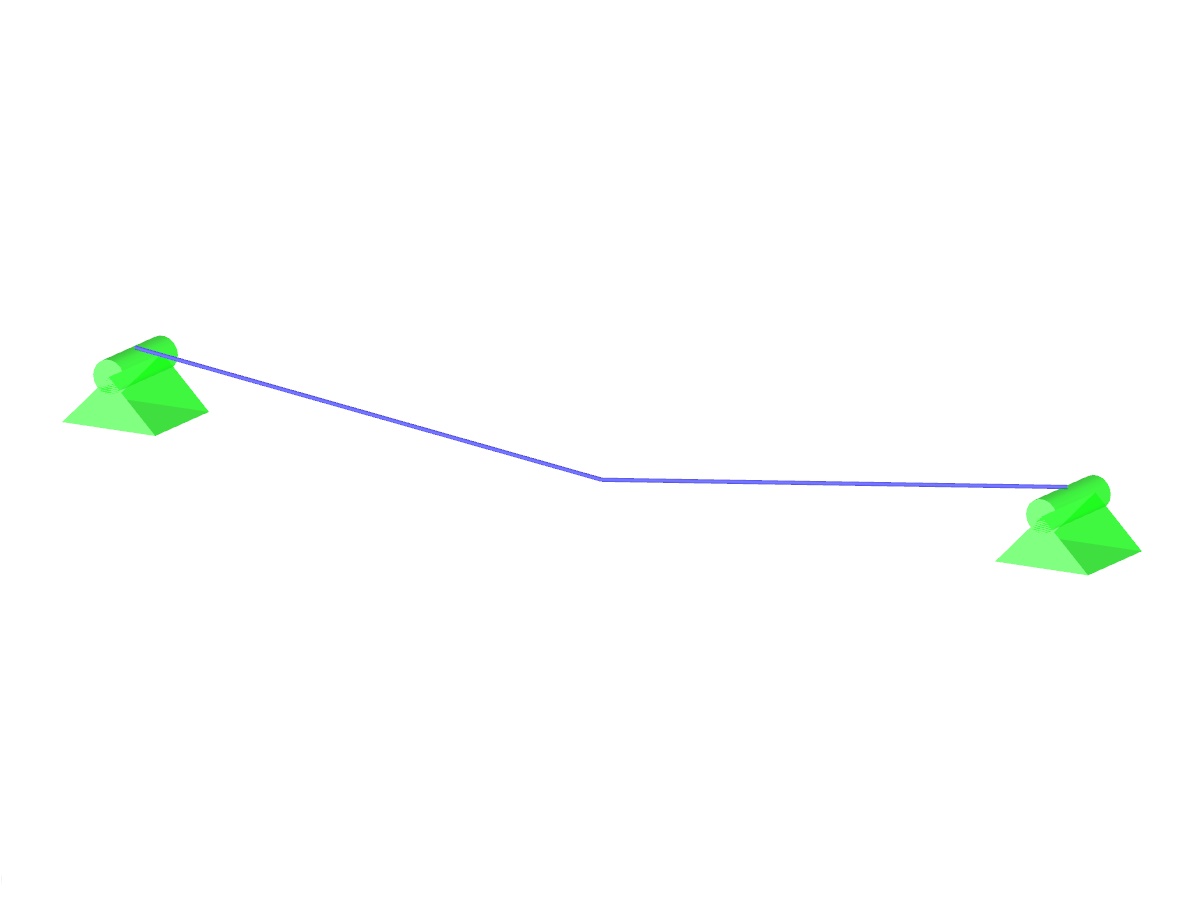

Entre dois pilares, encontra-se suspenso um cabo muito resistente. Determine a forma de equilíbrio do cabo, nomeadamente a catenária, sendo a aceleração da gravidade para considerar e a rigidez do cabo não. Verifique a posição do cabo nos pontos de teste definidos.
Exemplo de verificação 000079 | 2
| Número de nós | 101 |
| Número de barras | 100 |
| Número de casos de carga | 1 |
| Peso total | 0,012 t |
| Dimensões | 5,313 x 0,313 x 0,456 m |
| Versão do programa | 8.10.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
