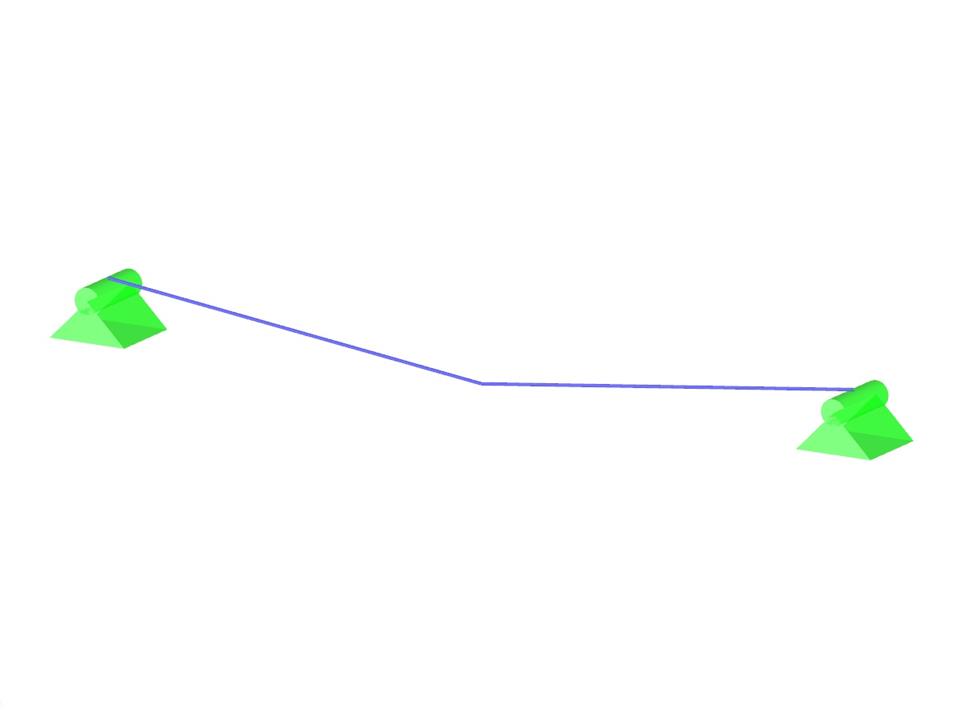

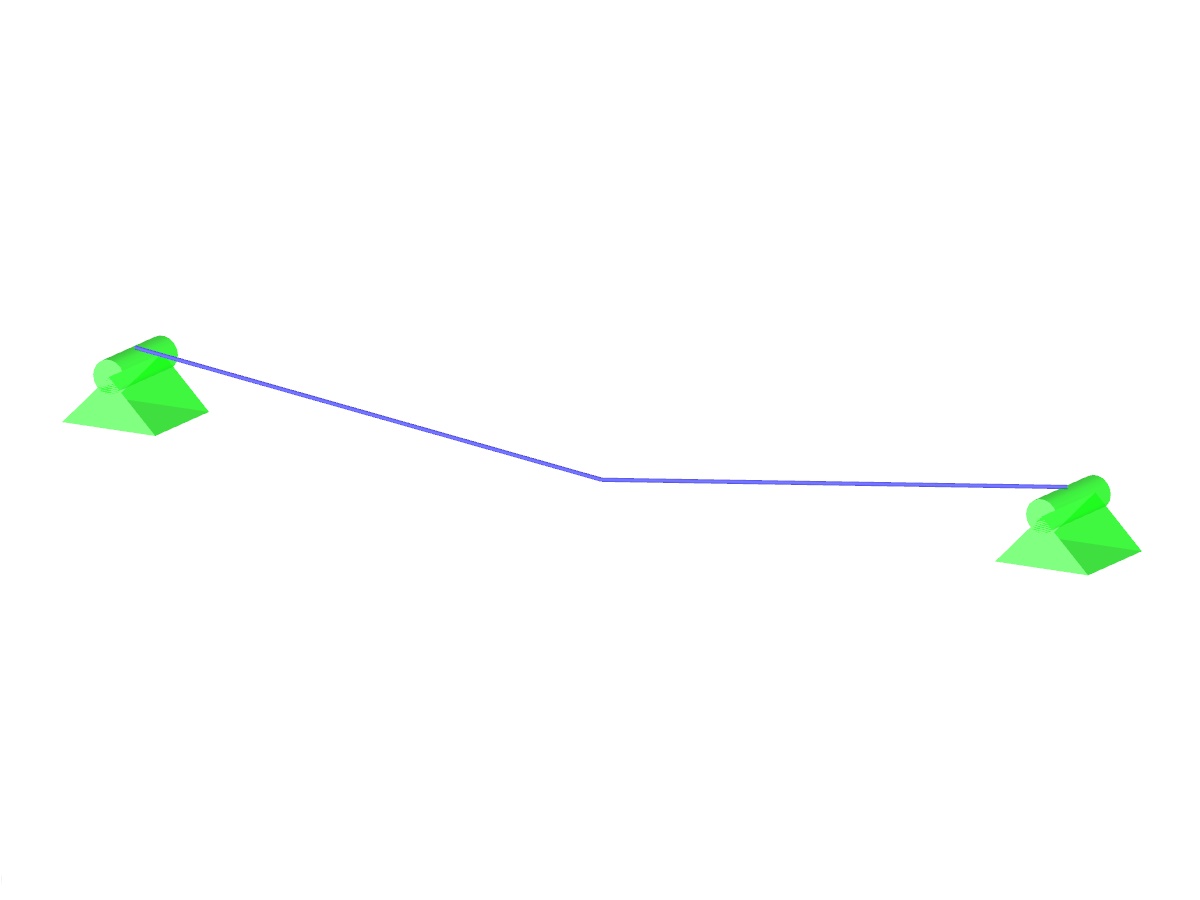

Un cable muy rígido está suspendido entre dos apoyos. Determine la forma de equilibrio del cable, la llamada catenaria, considere la aceleración de la gravedad y omita la rigidez del cable. Verifique la posición del cable en los puntos de prueba dados.
Ejemplo de verificación 000079 | 2
| Número de nudos | 101 |
| Número de barras | 100 |
| Número de casos de carga | 1 |
| Peso completo | 0.012 t |
| Dimensiones | 5,313 x 0,313 x 0,456 m |
| Versión del programa | 8.10.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
