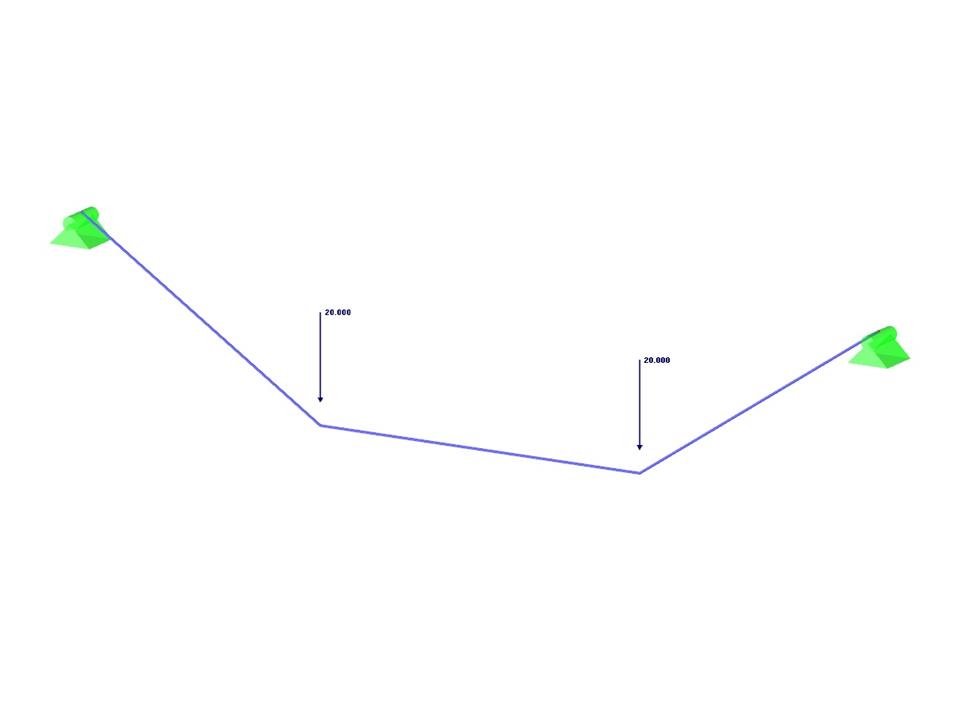

Um cabo na posição inicial é carregado por duas forças concentradas. O peso próprio é negligenciado. Determine as forças axiais no cabo.
Exemplo de verificação 000080 | 1
| Número de nós | 4 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Número de casos de carga | 1 |
| Peso total | 0,062 t |
| Dimensões | 10,076 x 0,076 x 2,038 m |
| Versão do programa | 5.12.00 |
