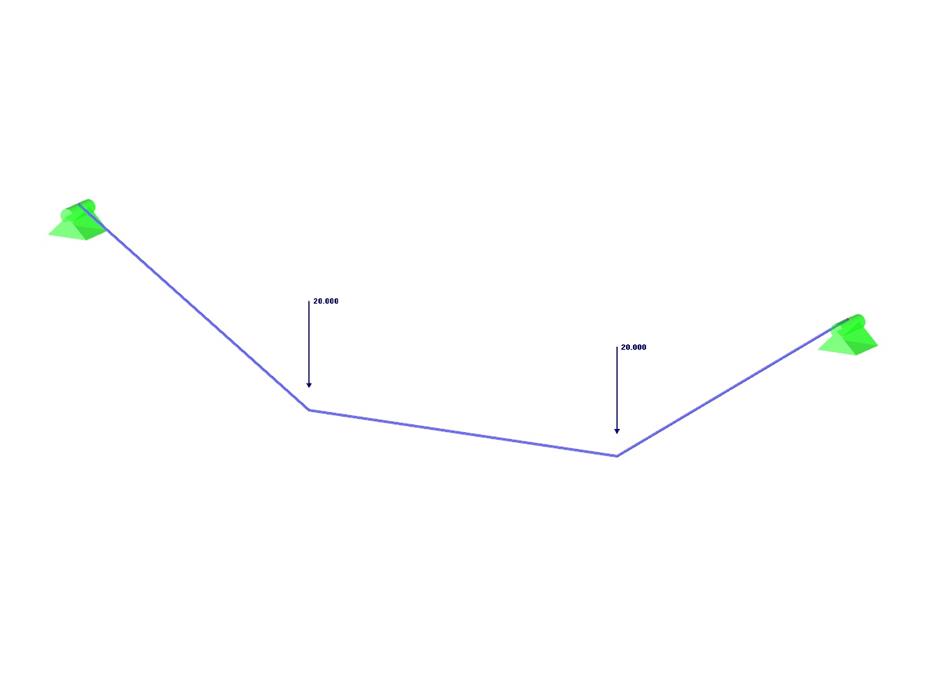

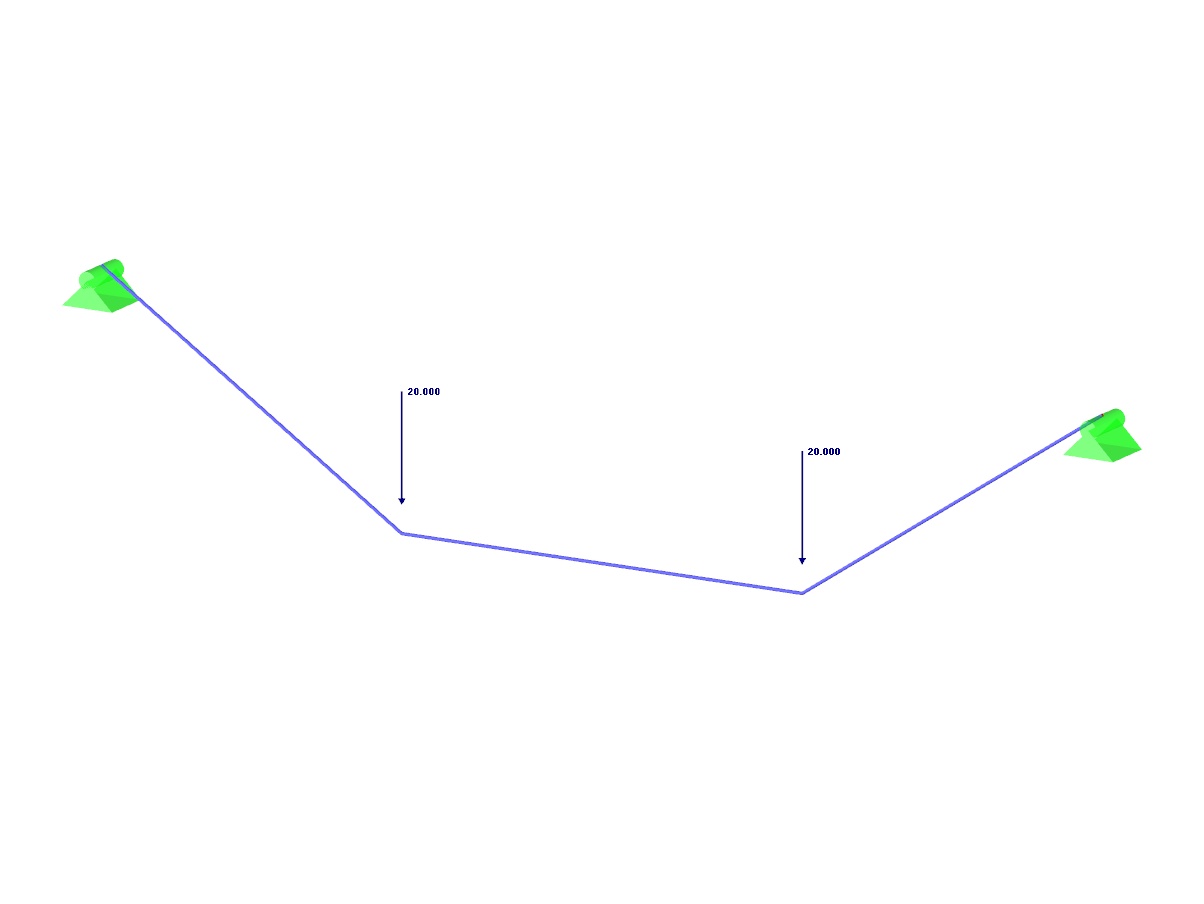

Lano je v počáteční poloze namáháno dvěma osamělými silami. Vlastní tíhu zanedbáme. Stanovte normálové síly v laně.
Verifikační příklad 000080 | 1
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,062 t |
| Rozměry | 10,076 x 0,076 x 2,038 m |
| Verze programu | 5.12.00 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
