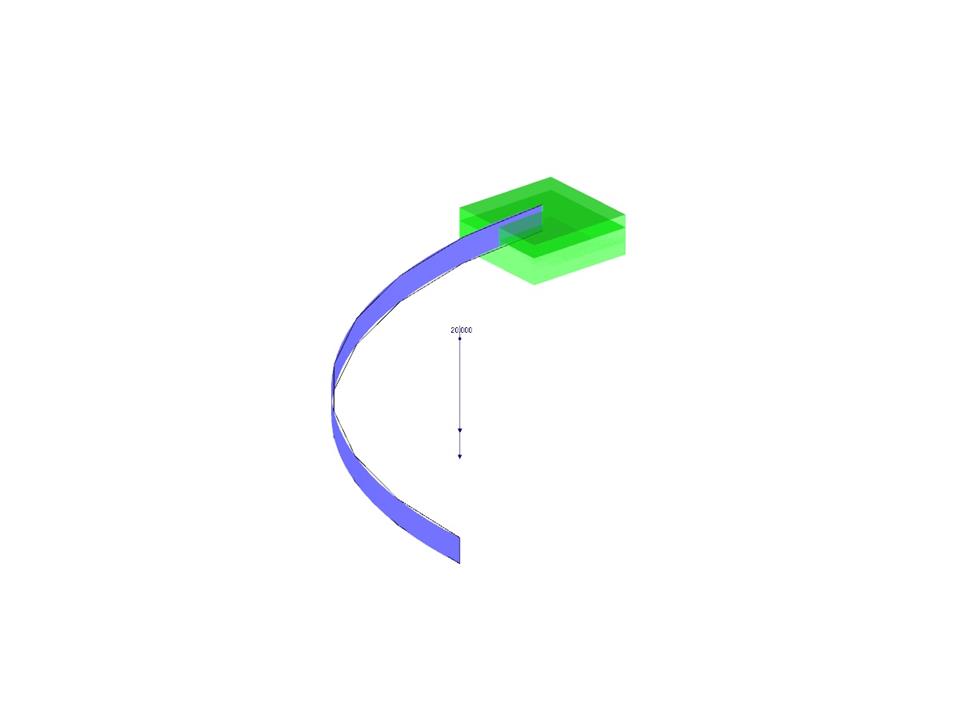

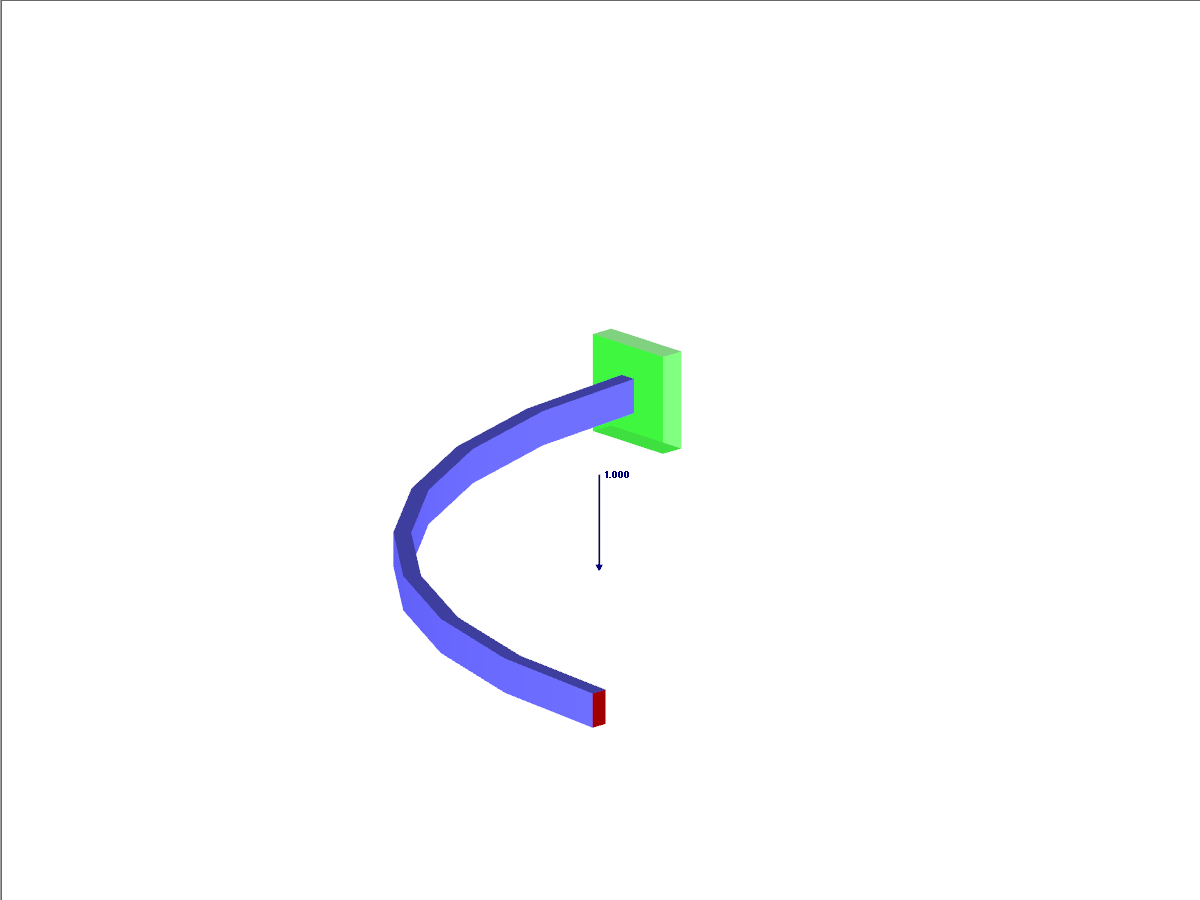

Um quarto de barra circular com uma secção retangular é carregado com uma força fora do plano. Esta força causa um momento fletor, um momento de torção e uma força de corte. Determine a flecha total da viga curvada, sem considerar o peso próprio.
Exemplo de verificação 000086 | 2
| Número de nós | 21 |
| Número de linhas | 26 |
| Número de barras | 1 |
| Número de superfícies | 8 |
| Número de casos de carga | 1 |
| Peso total | 0,015 t |
| Dimensões | 1,013 x 1,013 x 0,000 m |
| Versão do programa | 5.12.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
