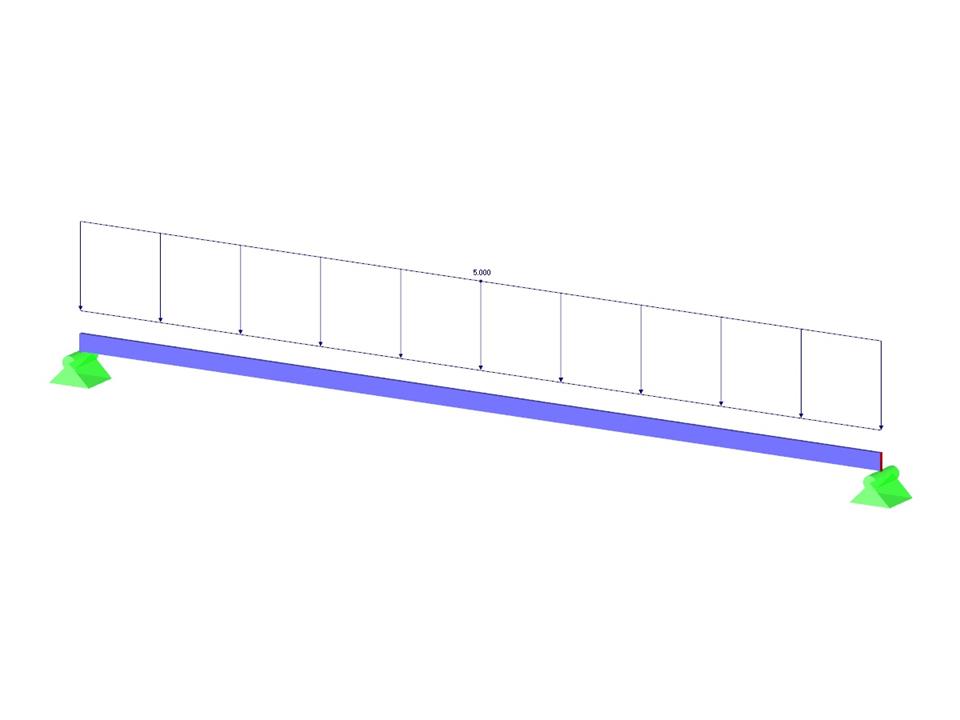

A viga articulada de secção retangular é sujeita a cargas uniformes e deslocada verticalmente por excentricidade. Tendo em consideração a teoria das pequenas deformações e assumindo que a viga é constituída por um material elástico isotrópico, deve ser determinada a flecha máxima, sem considerar o peso próprio.
Exemplo de verificação 000090 | 2
| Número de nós | 2 |
| Número de linhas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Dimensões | 10,099 x 0,099 x 0,150 m |
| Versão do programa | 5.09.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
