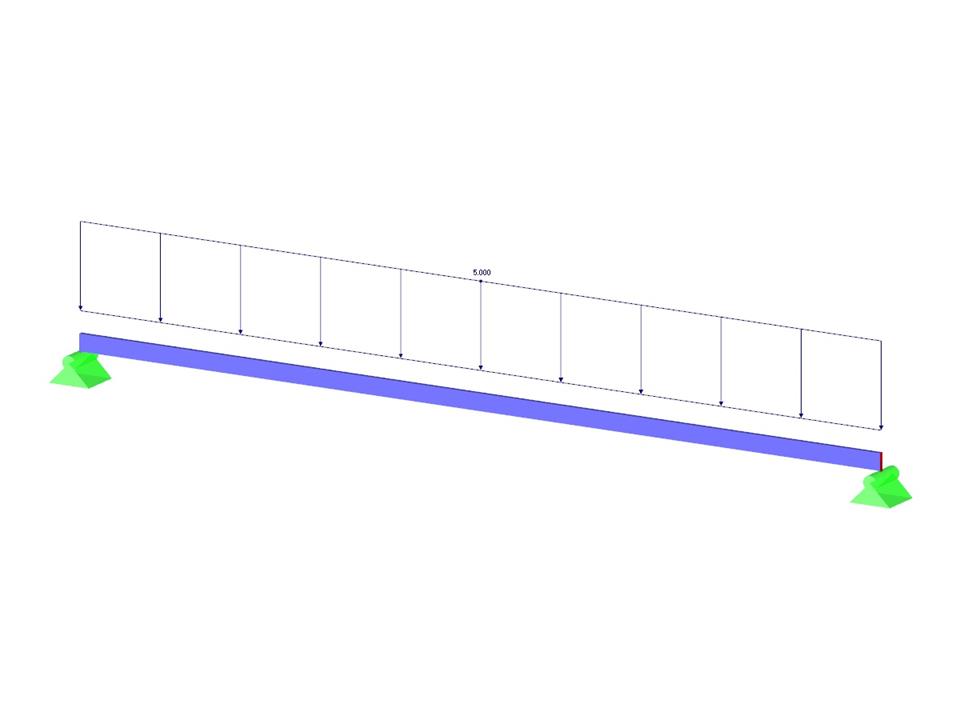

Une poutre articulée à section rectangulaire est soumise à un chargement réparti et déplacée verticalement par excentricité. En considérant la théorie des petites déformations, en négligeant le poids propre et en supposant que la poutre soit faite de matériau isotrope élastique, déterminez la flèche maximale
Exemple de vérification 000090 | 2
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 10,099 x 0,099 x 0,150 m |
| Version du logiciel | 5.09.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
