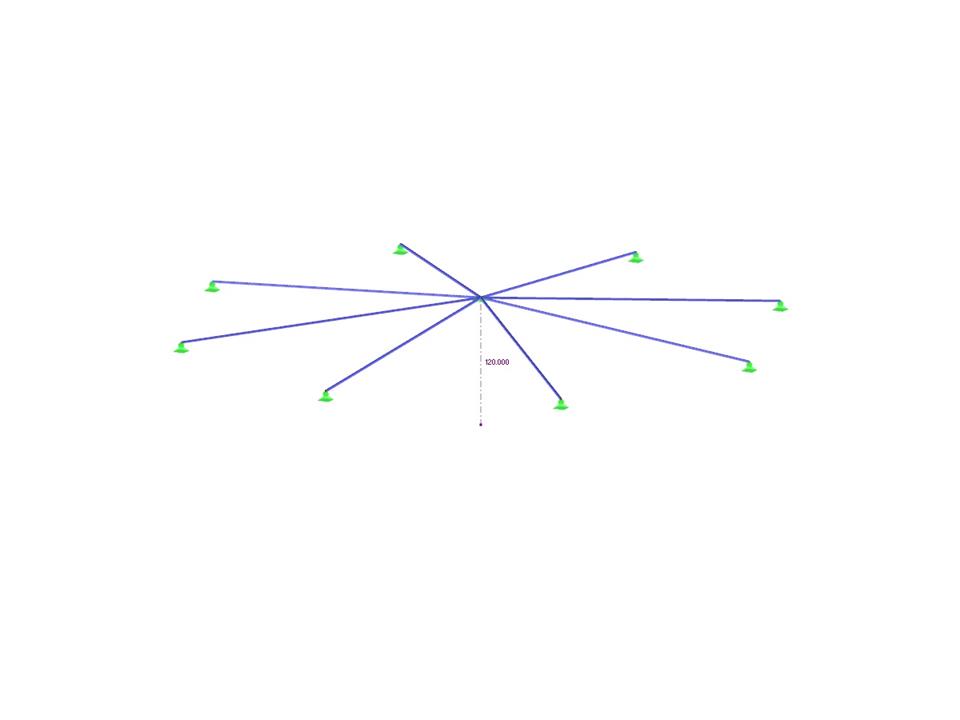

Uma estrutura plana simétrica é constituída por oito treliças idênticas encastradas em apoios articulados. A estrutura é carregada pela força concentrada e, alternativamente, pela deformação nodal imposta para além do ponto limite crítico quando ocorre a falha pós-critica. No RFEM 5 e no RSTAB 8, a deformação nodal imposta é utilizada para obter o caminho de equilíbrio completo da falha pós-crítica. O peso próprio não é considerado neste exemplo. Determine a relação entre a força de carregamento real e a flecha considerando a análise de grandes deformações. Calcule o fator de carga para as flechas definidas.
Exemplo de verificação 000201 | 2
| Número de nós | 9 |
| Número de linhas | 8 |
| Número de barras | 8 |
| Número de casos de carga | 1 |
| Peso total | 5,162 t |
| Dimensões | 25,548 x 25,548 x 1,164 m |
| Versão do programa | 5.16.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
