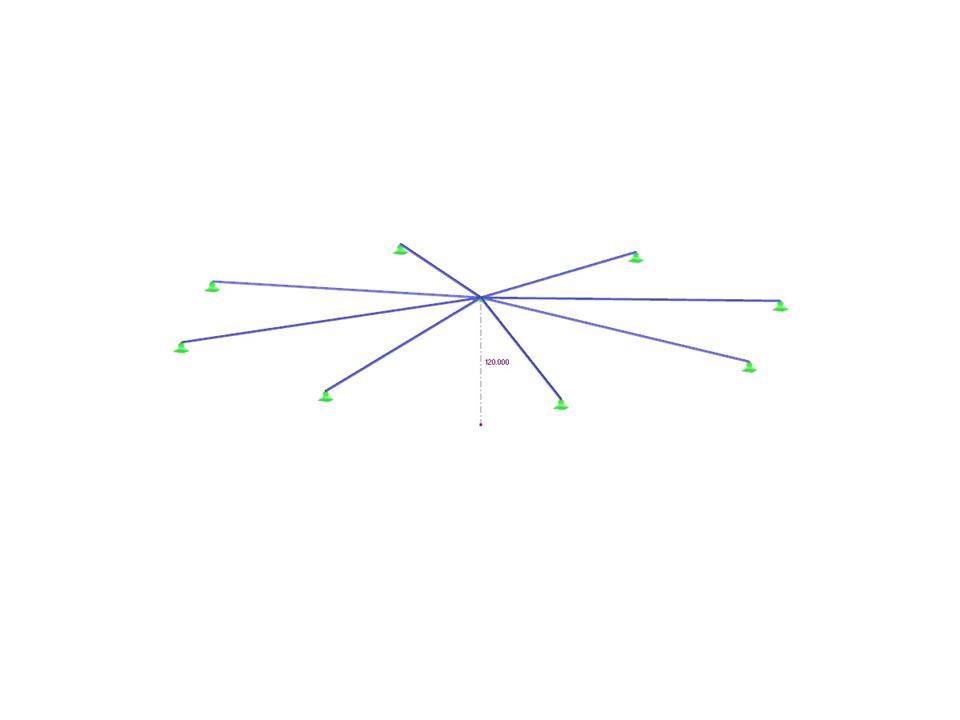

Una struttura poco profonda simmetrica è composta da otto aste reticolari uguali, che sono incorporate nei supporti delle cerniere. La struttura è caricata dalla forza concentrata e in alternativa dalla deformazione nodale imposta sul punto limite critico quando si verifica lo snap-through. La deformazione nodale imposta viene utilizzata in RFEM 5 e RSTAB 8 per ottenere il percorso di equilibrio completo dello snap-through. Il peso proprio è trascurato in questo esempio. Determina la relazione tra la forza di carico effettiva e l'inflessione considerando l'analisi di grandi spostamenti. Valuta il coefficiente di carico alle inflessioni date.
Esempio di verifica 000201 | 2
| Numero di nodi | 9 |
| Numero di linee | 8 |
| Numero di aste | 8 |
| Numero di casi di carico | 1 |
| Peso totale | 5,162 t |
| Dimensioni | 25.548 x 25.548 x 1.164 m |
| Versione del programma | 5.16.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
