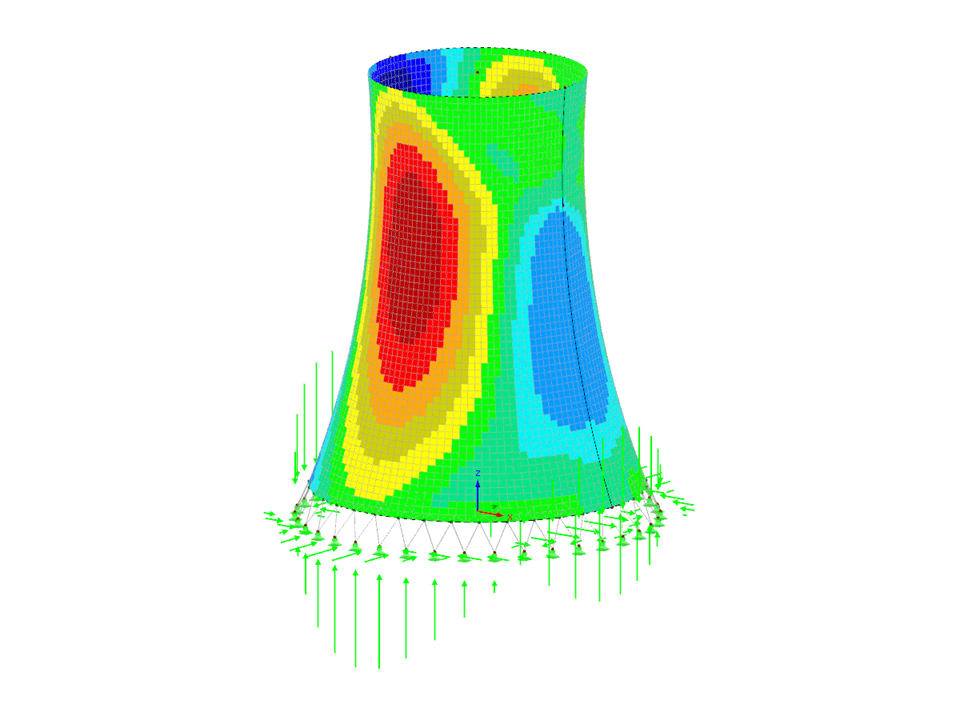

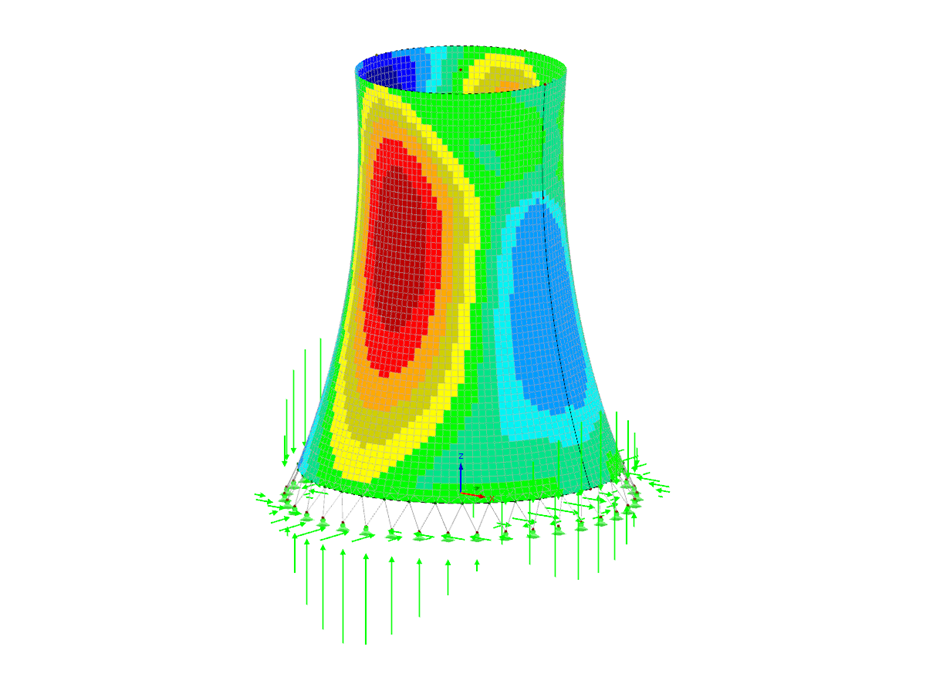

Modelo de uma torre de arrefecimento
| Número de nós | 122 |
| Número de linhas | 79 |
| Número de barras | 76 |
| Número de superfícies | 1 |
| Número de casos de carga | 2 |
| Peso total | 16917,910 t |
| Dimensões | 219,251 x 218,594 x 244,861 m |
| Versão do programa | 5.21.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
.png?mw=350&hash=f79867dbf405d536638daef39ee25b113e6e540d)
O RF-/TOWER Effective Lengths apresenta os comprimentos efetivos em tabelas de resultados claras e bem organizadas. Aqui é possível alterar os comprimentos efetivos manualmente.
Através da função de exportação, os comprimentos efetivos podem ser exportados para o módulo adicional RF-/TOWER Design para posterior utilização. Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Por fim, é possível transferir os dados do modelo da torre triangulada, por exemplo, geometria e secções, para o RFEM/RSTAB através de um simples clique com o rato.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Os resultados são apresentados no módulo em tabelas bem organizadas. A par das verificações, é possível visualizar os parâmetros de dimensionamento relevantes. Além disso, é gerada automaticamente uma lista de peças durante o cálculo.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações. No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. Relativamente à fórmula de interação, o RF-/TOWER Design permite a determinação dos coeficientes de acordo com o primeiro método (anexo A) ou o segundo método (anexo B).
Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O momento crítico ideal para encurvadura lateral por flexão-torção é determinado pelo programa para cada barra em cada posição x da secção.
