Manual online do RFEM | 4.4 Superfícies
Estrutura de betão

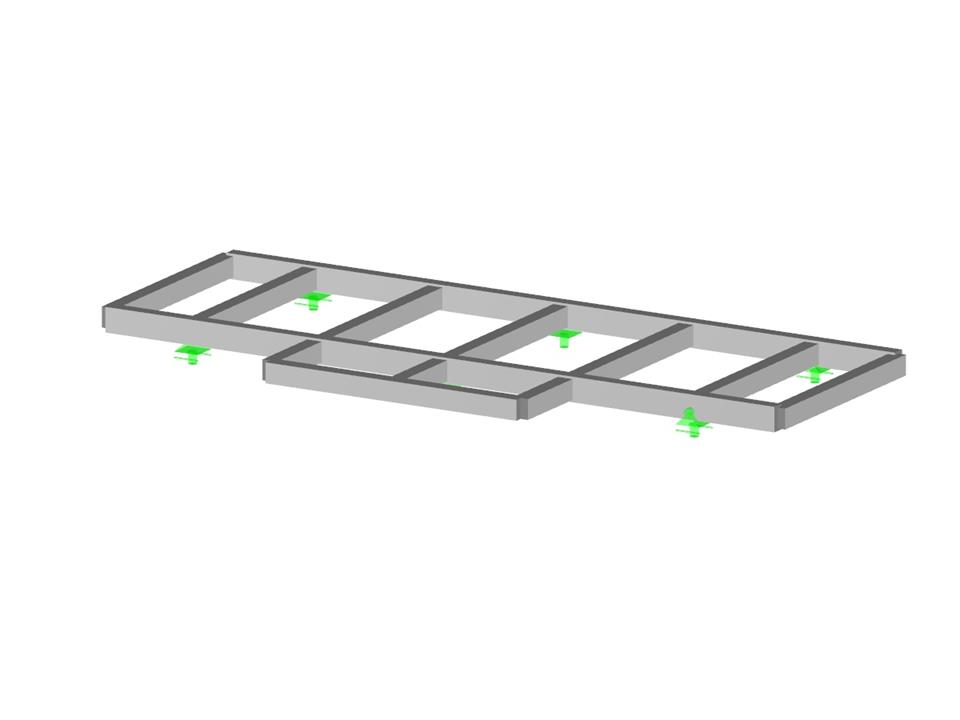

| Número de nós | 17 |
| Número de linhas | 24 |
| Número de barras | 24 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 5 |
| Número de combinações de resultados | 0 |
| Peso total | 31,706 t |
| Dimensões | 16,000 x 0,000 x 7,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
