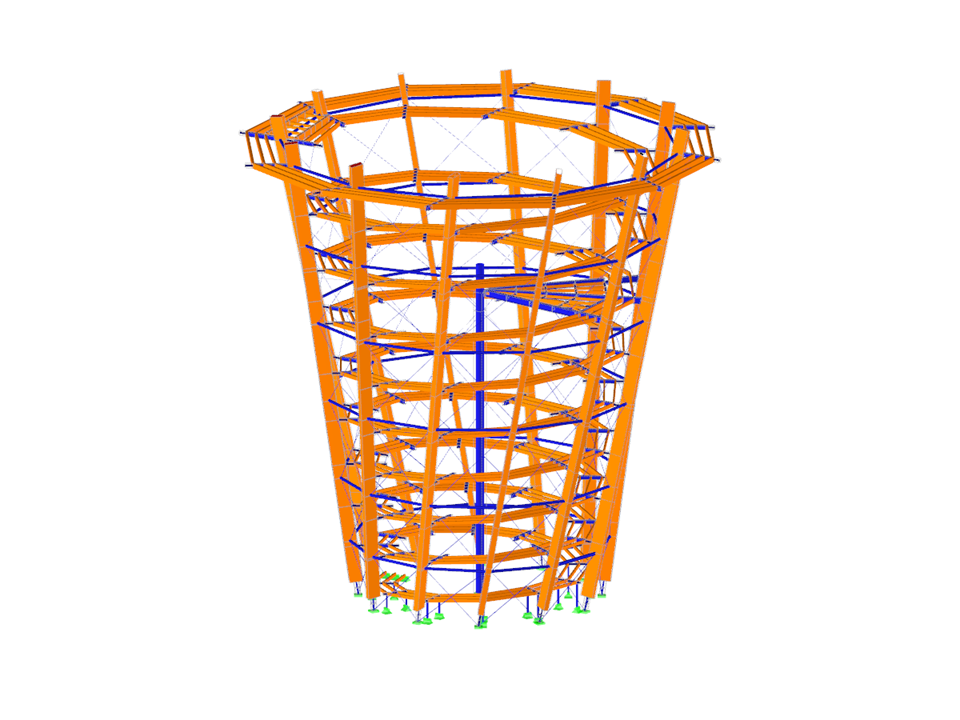

Torre de observação
| Número de nós | 1078 |
| Número de barras | 1751 |
| Número de casos de carga | 22 |
| Número de combinações de cargas | 200 |
| Número de combinações de resultados | 11 |
| Dimensões | 40,142 x 40,142 x 41,103 m |
| Versão do programa | 8.09.01 |
Projeto de cliente
Função do programa
.png?mw=350&hash=f79867dbf405d536638daef39ee25b113e6e540d)
O RF-/TOWER Effective Lengths apresenta os comprimentos efetivos em tabelas de resultados claras e bem organizadas. Aqui é possível alterar os comprimentos efetivos manualmente.
Através da função de exportação, os comprimentos efetivos podem ser exportados para o módulo adicional RF-/TOWER Design para posterior utilização. Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Por fim, é possível transferir os dados do modelo da torre triangulada, por exemplo, geometria e secções, para o RFEM/RSTAB através de um simples clique com o rato.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Os resultados são apresentados no módulo em tabelas bem organizadas. A par das verificações, é possível visualizar os parâmetros de dimensionamento relevantes. Além disso, é gerada automaticamente uma lista de peças durante o cálculo.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações. No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. Relativamente à fórmula de interação, o RF-/TOWER Design permite a determinação dos coeficientes de acordo com o primeiro método (anexo A) ou o segundo método (anexo B).
Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O momento crítico ideal para encurvadura lateral por flexão-torção é determinado pelo programa para cada barra em cada posição x da secção.
