Torre de observação Krkonoše, República Checa

Projeto de cliente da Dlubal

19 de agosto de 2018

República Checa RSTAB

Cliente Erlebnis Akademie AG
www.eak-ag.de
Stezka korunami stromů Krkonoše
www.stezkakrkonose.cz
Arquiteto Architekturbüro Josef Stöger
stoeger-koelbl.de
Planeamento, análise estrutural e execução WIEHAG GmbH
www.wiehag.com
Análise estrutural de fundações STATIKA Jihočeská stavebně konstrukční kancelář s.r.o.
www.statikacb.cz

Este trilho por entre as coroas das árvores nas Montanhas dos Gigantes (em checo: Krkonoše) é o segundo trilho de aventura da eak (Erlebnis Akademie AG) na República Checa.

Ao longo de um comprimento de 1500 m são percorridas as coroas das árvores desta floresta mista montanhosa. O caminho culmina numa torre, a 43 m de altura numa plataforma com uma viste impressionante sobre o Parque Nacional Krkonoše.

A descida da torre pode ser efetuada regressando pela mesma rampa sem barreiras ou através de um escorrega em tubo com 80 m.

Uma particularidade única deste projeto é a gruta artificial de raízes por baixo da torre, que permite o conhecimento do mundo que há no parque nacional por baixo da superfície da terra.

Tal como nas outras torres de observação já construídas pela eak, a empresa WIEHAG GmbH de Altheim, na Áustria, foi responsável pelo planeamento, análise estrutural, construção e montagem.

Estrutura

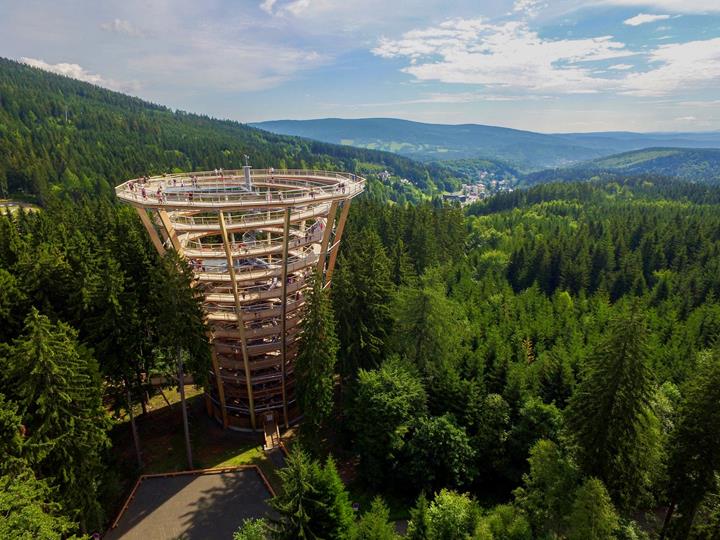

A torre de observação tem a forma de um cone truncado que se vai alargando à medida que se sobe. O diâmetro exterior é igual a ca. de 23 m em baixo e ca. de 37 m no topo.

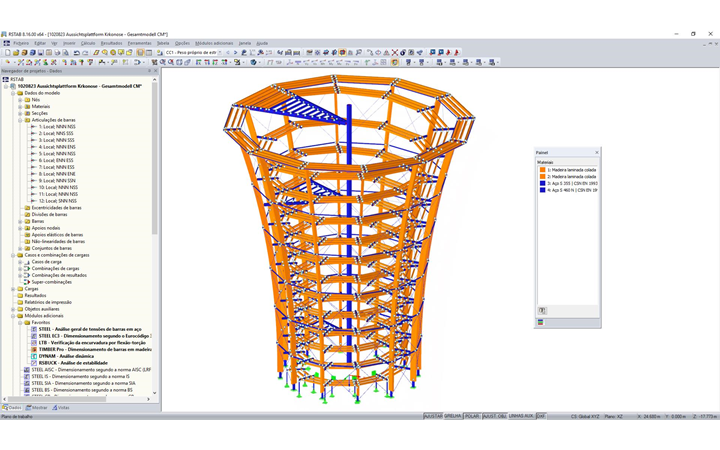

A estrutura é constituída por um anel exterior de 12 vigas curvadas de madeira laminada colada. Estas estão posicionadas em espaçamentos iguais de forma rotacional.

A entrada para a torre é no seguimento do trilho pelas coroas das árvores, o qual antes passa pela gruta. Através de uma estrutura em madeira em espiral com uma inclinação máx. de 6 % chega-se à plataforma com miradouro. Esta está fixada aos pilres de madeira através de vigas de aço em consola. Entre as vigas de aço em consola foram colocadas respetivamente três vigas longitudinais em madeira laminada colada com um chão de tábuas de madeira.

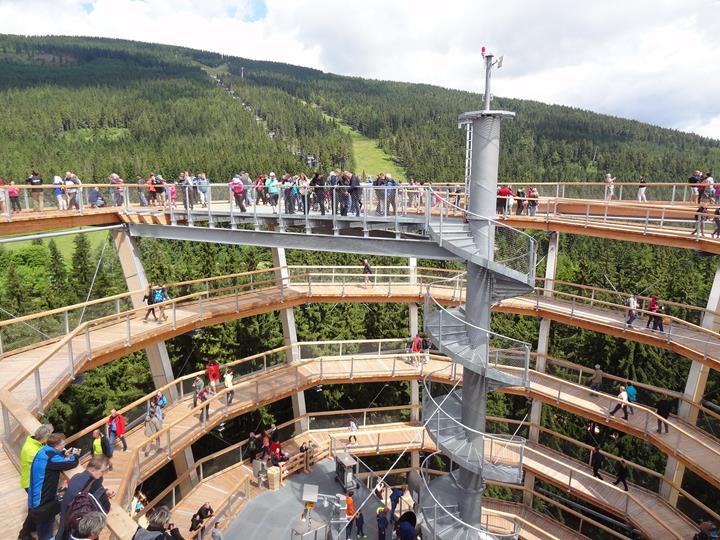

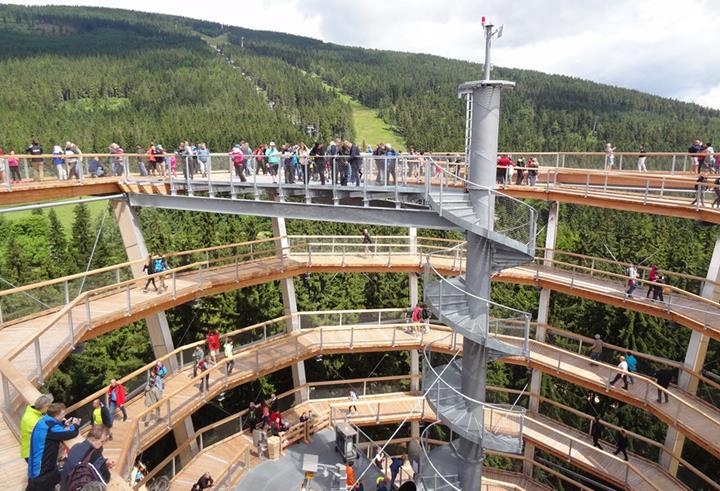

No centro da torre encontra-se um pilar encastrado em aço, formado por um tubo redondo. Neste pilar estão apoiados uma escada de aço em espiral e o escorrega em tubo. A escada em espiral serve para casos de emergência.

O reforço da torre é garantido por uma malha de diagonais de aço e construções de anéis colocadas à volta de toda a estrutura.
