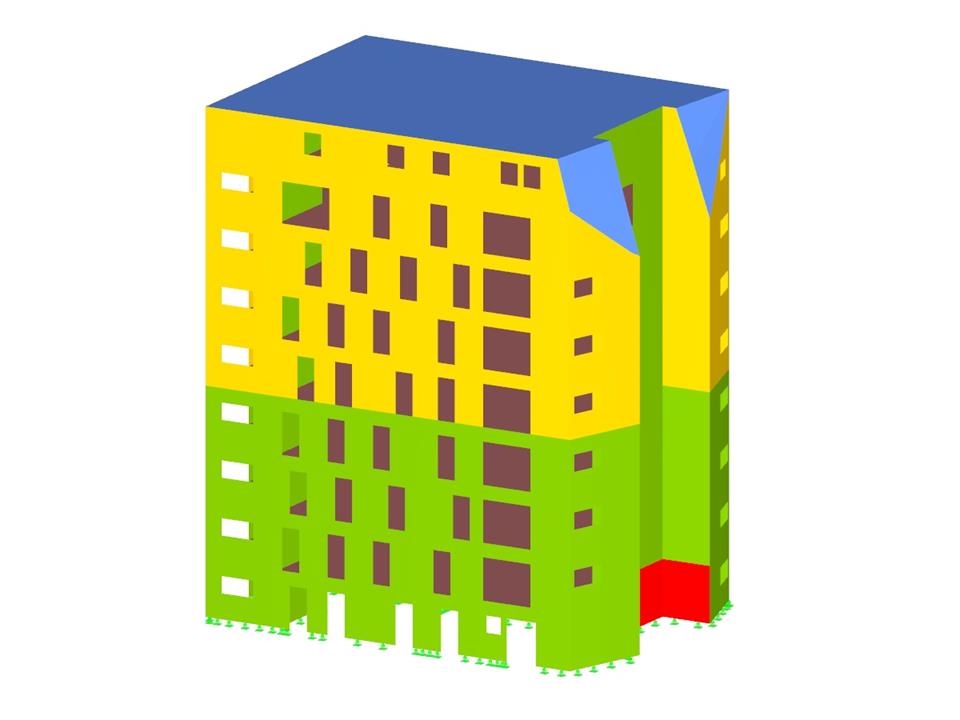

Estrutura de madeira de edifício residencial
| Número de nós | 2029 |
| Número de linhas | 3288 |
| Número de barras | 506 |
| Número de superfícies | 679 |
| Número de casos de carga | 7 |
| Número de combinações de cargas | 9 |
| Número de combinações de resultados | 3 |
| Peso total | 381,737 t |
| Dimensões | 22,152 x 15,700 x 26,285 m |
| Versão do programa | 5.21.01 |
Seminário web
Seminário web
Função do programa
O coeficiente θ é calculado da seguinte forma:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Com o tipo de espessura "Painel de viga", é possível modelar elementos de painel de madeira no espaço 3D. Basta definir a geometria da superfície e os elementos de painel de madeira são gerados através de uma estrutura barra-superfície interna que inclui a simulação da flexibilidade da ligação.
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
Existe a opção para realizar as verificações de resistência ao fogo para superfícies através do método com secção reduzida. A redução é aplicada sobre a espessura da superfície. É possível realizar verificações para todos os materiais de madeira que são permitidos para o dimensionamento.
Para madeira laminada cruzada, dependendo do tipo de cola, pode selecionar se é possível que peças individuais da camada carbonizada caiam e, portanto, se pode esperar um aumento de carbonização em determinadas áreas da camada.
