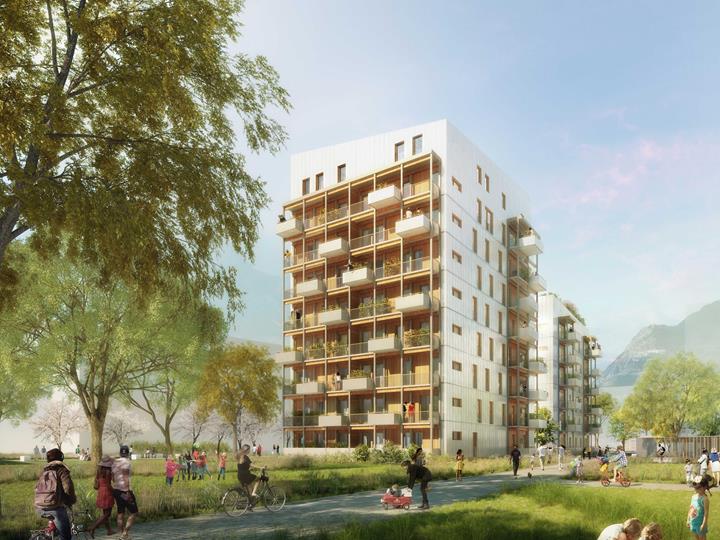

Edifício Le Haut-Bois em Grenoble, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

Este artigo foi traduzido pelo Google Tradutor

Ver texto original

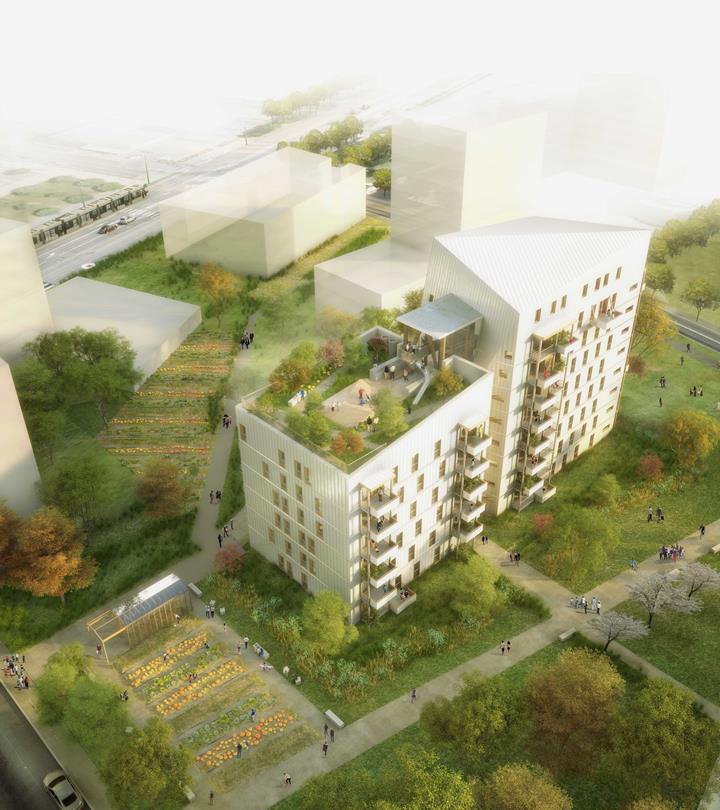

Estes dois edifícios de nove e seis andares, que incluem 56 habitações sociais, são os primeiros em França a serem certificados como passivos, numa estrutura de madeira com nove pisos. Foram construídos numa zona sísmica 4, no centro do bairro ecológico Flaubert, em Grenoble. Estas construções passivas, constituídas por 1500 m3 de madeira revestida de zinco, representam um feito arquitetónico e, simultaneamente, um feito inovador, capaz de inspirar o conceito habitacional da próxima década.

Cliente ACTIS, Grenoble, França
www.actis.fr
Cálculo estático Ingénierie Bois, Bischheim, França
www.ingenieriebois.fr
Alpes Structures, Pontcharra, França
www.alpes-structures.fr
H.V. Conseil, Vimines, França
Planeamento arquitetónico Atelier 17c Architecture, Barraux, França
ASP Architecture, Saint-Dié-des-Vosges, França
www.asparchitecture.fr

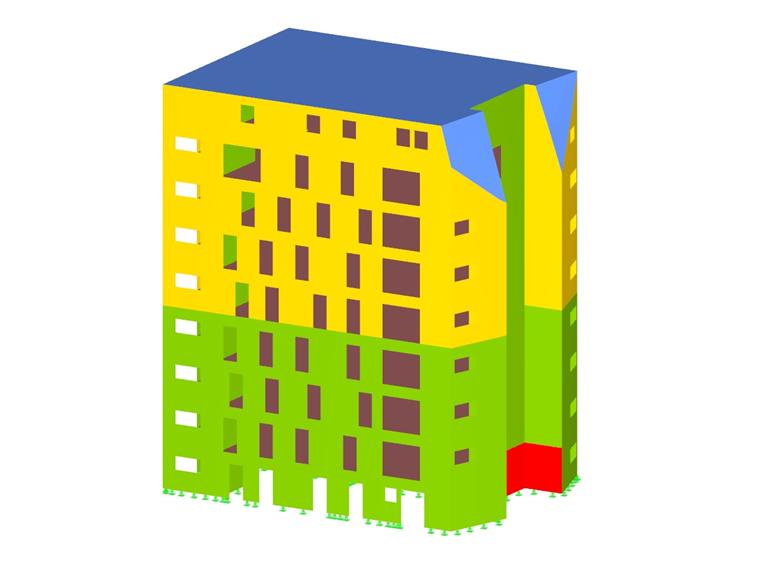

Modelo

O controlo mais abrangente dos métodos de cálculo e das técnicas de fabrico de placas de madeira laminada cruzada de hoje em dia facilita a conceção e a construção de edifícios altos em madeira.

O edifício Le Haut-Bois de Grenoble é um dos primeiros projetos de construção de madeira laminada cruzada em França com cerca de 30 m de altura. A área útil total é estimada em 4700 m².

Cálculo estático

O conceito estático do edifício de nove andares é baseado na utilização de placas de madeira laminada cruzada, otimizadas de acordo com o andar. Em função disso, a espessura das placas vai diminuindo a partir de baixo em direção ao topo do edifício. As paredes e as paredes portantes interiores de madeira laminada cruzada asseguram a estabilidade do edifício.

O efeito diafragma dos pisos transmite as forças sísmicas horizontais (zona 4) e as cargas de vento para as vigas verticais, até às fundações. Os pisos estão apoiados num sistema portante de vigas em metal e de madeira laminada cruzada que não contribui para a estabilidade do edifício.

A laje de betão armado desempenha um papel importante no que respeita a absorção das cargas verticais e horizontais dos andares superiores e na sua transferência para as fundações.

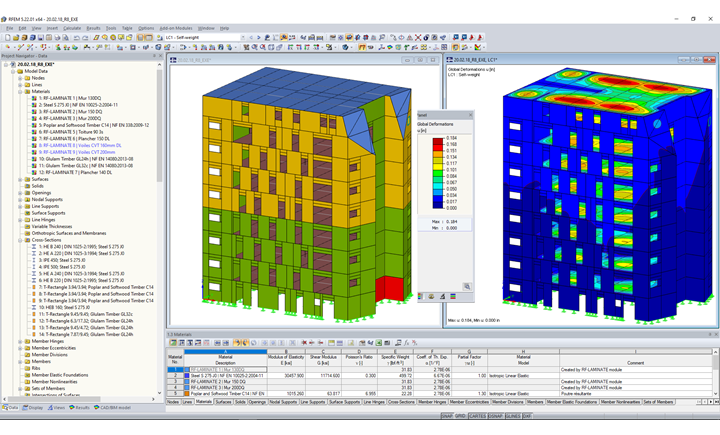

O dimensionamento das placas de madeira laminada cruzada e a análise sísmica foram realizados com o programa RFEM da Dlubal Software.

Software de cálculo

Foram utilizados os seguintes programas para o cálculo estático:

  • O software de cálculo estrutural de elementos finitos RFEM
  • O módulo RF-DYNAM Pro para a análise sísmica
  • O módulo RF-LAMINATE para o cálculo das placas de madeira laminada cruzada e das superfícies laminadas

Palavras-chave

Dlubal Software Construção em madeira RFEM CLT Madeira RF-DYNAM PRO RF-LAMINATE edifício
