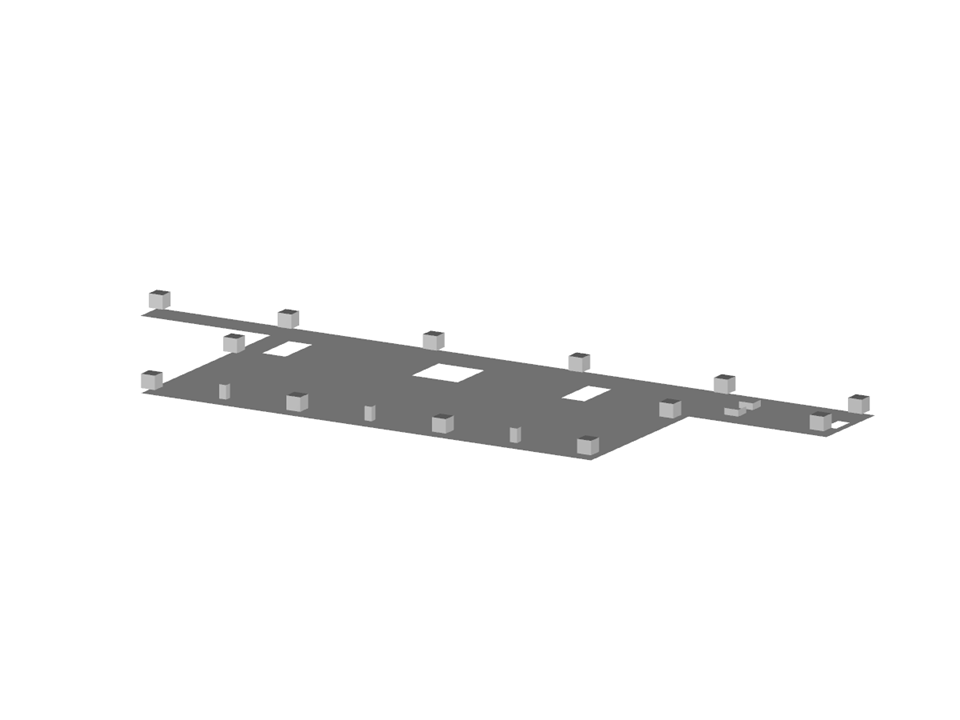

Placa de base em betão armado
Número de nós | 120 |
Número de linhas | 76 |
Número de barras | 36 |
Número de superfícies | 1 |
Número de casos de carga | 40 |
Número de combinações de cargas | 936 |
Número de combinações de resultados | 4 |
Dimensões | 31,200 x 11,030 x 0,858 m |
Versão do programa | 5.14.03 |
Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
Tem secções individuais dos pilares ou geometrias de paredes angulares e necessita de uma verificação ao punçoamento para essas áreas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
Para uma análise do espectro de resposta de modelos de edifício, pode apresentar os coeficientes de sensibilidade para as direções horizontais por piso.
Estes números permitem interpretar a sensibilidade dos efeitos de estabilidade.
O fator de relevância modal (MRF) pode ajudá-lo a avaliar até que ponto os elementos estruturais estão envolvidos numa forma própria. O cálculo é baseado na energia de deformação elástica relativa de cada componente estrutural.
Com o MRF, é possível distinguir entre formas próprias locais e globais. Se diversas barras apresentarem um MRF significativo (por exemplo, > 20%), é muito provável que exista uma instabilidade em toda a estrutura ou em parte da mesma. No entanto, se a soma de todos os MRF for de aproximadamente 100% para uma forma própria, é de esperar um problema de estabilidade local (por exemplo, encurvadura de uma barra individual).
Além disso, o MRF pode ser utilizado para determinar cargas críticas e comprimentos efetivos de determinados componentes estruturais (por exemplo, para a análise de estabilidade). As formas próprias para as quais uma determinada barra apresente valores de MRF pequenos (por exemplo, < 20%) podem ser negligenciadas neste contexto.
O MRF é exibido como forma própria na tabela de resultados em Análise de estabilidade --> Resultados por barra → Comprimento efetivo e Cargas críticas.
