Zona de descarga de terreno industrial em Isère, França

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

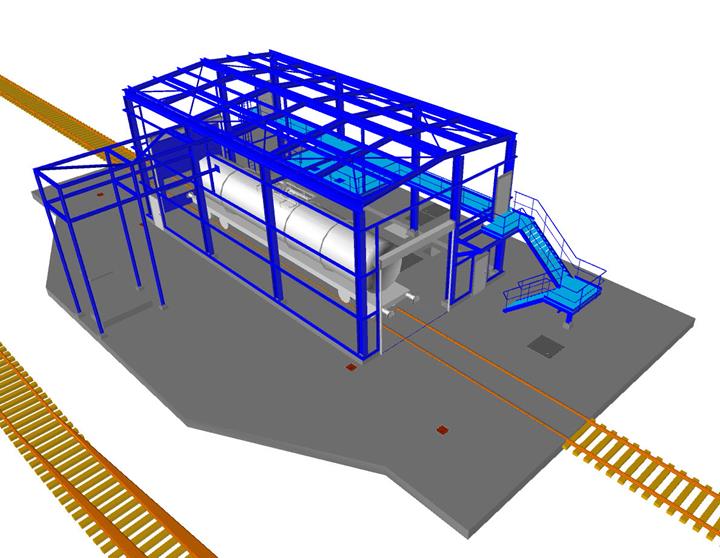

Os engenheiros do gabinete Études Techniques Lyonnaises foram os responsáveis pelo estudo e pela conceção das fundações estruturais para a criação de uma zona de descarga num terreno industrial no departamento de Isère. A nova zona de descarga é constituída por uma construção metálica que assenta numa placa de base. A área total divide-se em duas partes: uma parte destinada ao tráfego e à descargas de veículos de carris e uma segunda parte com um fosso e uma zona de tráfego para empilhadoras.

Planeamento estrutural Études Techniques Lyonnaises, França

Dimensões da placa de base

Modelo

Estrutura

A placa de base em betão armado suporta as cargas dos 16 pilares da estrutura em aço e assenta em 41 estacas. No decorrer do dimensionamento, foram aplicados vários tipos de carga na placa de base (cargas de operação, neve, vento e sismos).

Na zona onde se encontra o fosso, foram aplicadas cargas de enchimento na placa de base. Na zona de tráfego dos veículos de carris, foram criadas cargas móveis com a ajuda do módulo adicional RF-MOVE Surfaces. No total, foram aplicados 40 casos de carga no dimensionamento da placa de base. Após a geração automática das combinações de cargas, com o auxílio da configuração do filtro, só foram consideradas as mais relevantes.

Placa de base e modelação

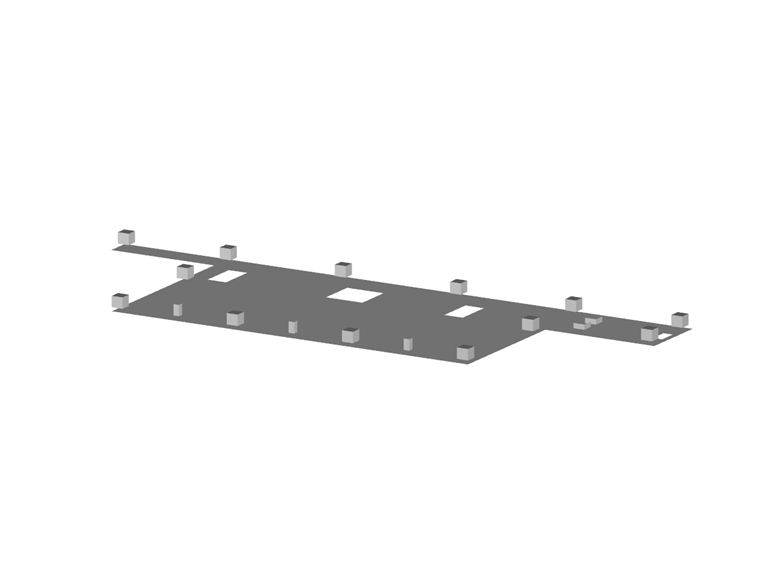

A placa de base, com as dimensões de 31,20 m de comprimento e 11,03 m de largura, foi modelada como elemento de superfície. As bases da fundação por baixo dos pilares de aço estão encastradas na placa de base.

As cargas oriundas da estrutura em aço foram aplicadas como cargas de nós no topo das estacas. Os apoios elásticos representam as estacas no RFEM. A função do RFEM "Apoio elástico através de pilar em Z” permite o ajuste da malha de EF no topos das estacas.

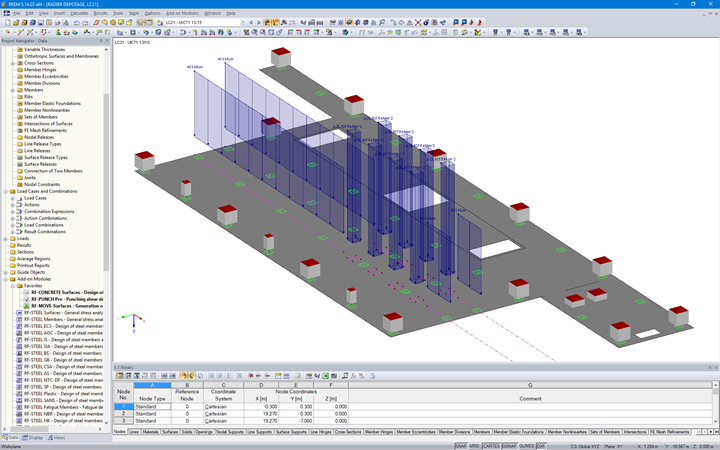

Para a geração das cargas móveis dos veículos de carris, foi necessário definir no módulo adicional RF-MOVE Surfaces a posição do eixo, o carregamento, assim como a direção dos veículos de carris. Com base nos dados de entrada, o módulo cria automaticamente vários casos de carga.
