OSD – Gabinete de planeamento estrutural em Frankfurt am Main, Alemanha
www.o-s-d.com

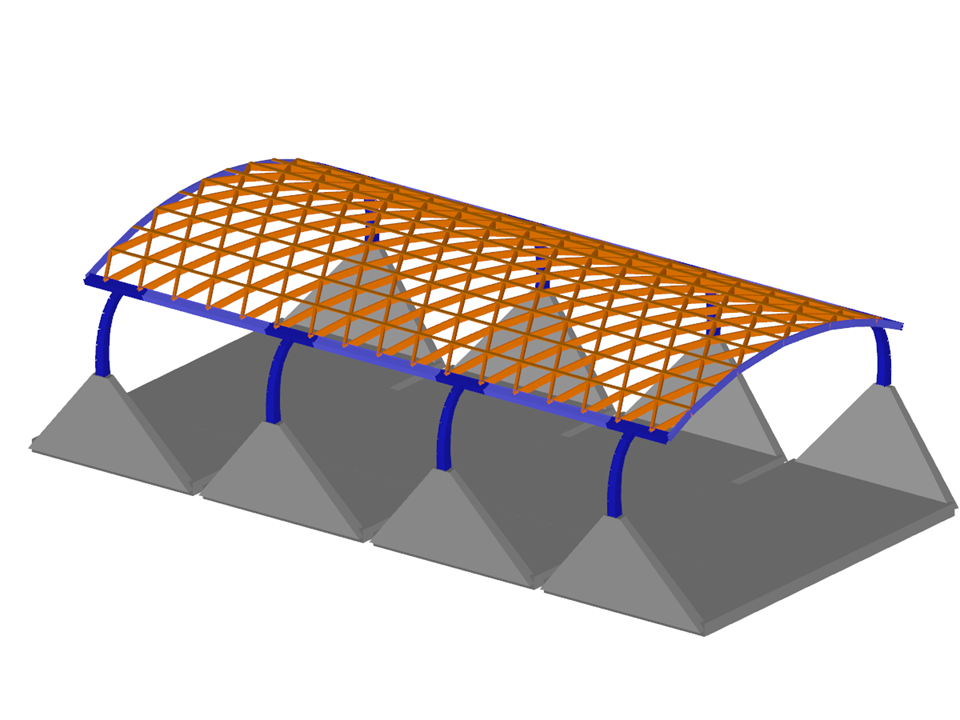

Estrutura da cobertura em madeira e aço
Número de nós | 326 |
Número de linhas | 682 |
Número de barras | 682 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 11 |
Número de combinações de cargas | 20 |
Número de combinações de resultados | 0 |
Peso total | 2375,048 t |
Dimensões | 36,148 x 11,435 x 22,290 m |
O modelo do edifício é calculado em duas fases:
- Cálculo 3D global do modelo completo, no qual os pisos são modelados como um plano (diafragma) rígido ou como uma laje de flexão
- Cálculo 2D local dos pisos individuais
Os resultados de pilares e paredes do cálculo 3D e os resultados dos pisos do cálculo 2D são combinados num único modelo após o cálculo. Isto significa que não é necessário alternar entre o modelo 3D e os modelos 2D individuais dos pisos. O utilizador trabalha apenas com um modelo, poupando, assim, tempo precioso e evitando possíveis erros na troca de dados manual entre o modelo 3D e os modelos 2D dos pisos individuais.
As superfícies verticais no modelo podem ser divididas em paredes de corte e vigas-parede. O programa gera automaticamente barras de resultados internos a partir destes objetos de parede, para que possam depois ser utilizadas de acordo com a norma desejada no módulo Dimensionamento de betão.
Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:
- Linha vertical
- Pilar
- Parede
- Barra de viga
- Teto retangular
- Laje poligonal
- Abertura retangular no teto
- Abertura de teto poligonal
Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.
Com a ajuda do tipo de piso "Só transferência de carga", pode utilizar o módulo Modelo do edifício para considerar lajes sem efeito de rigidez dentro e fora do plano. Este tipo de elemento acumula as cargas na laje e transfere-as para os elementos de apoio do modelo 3D. Desta forma, pode instalar componentes secundários, tais como grelhas e outros elementos semelhantes de distribuição de carga, sem qualquer efeito adicional no modelo 3D.
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
