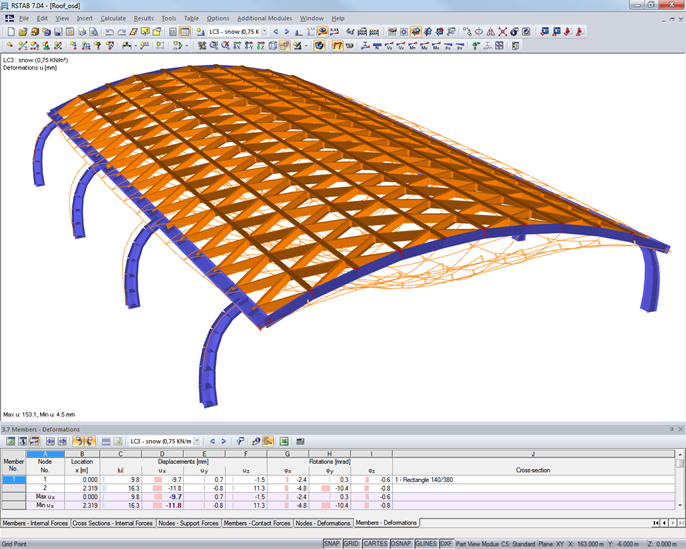

Estação do RegioTram em Kassel, Alemanha

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

755x

Estrutura da cobertura em madeira e aço

O RegioTram é um sistema de comboios de cidade de Kassel e arredores. O cliente da Dlubal osd Ingenieure de Frankfurt ficou responsável pelo planeamento estrutural da estação.

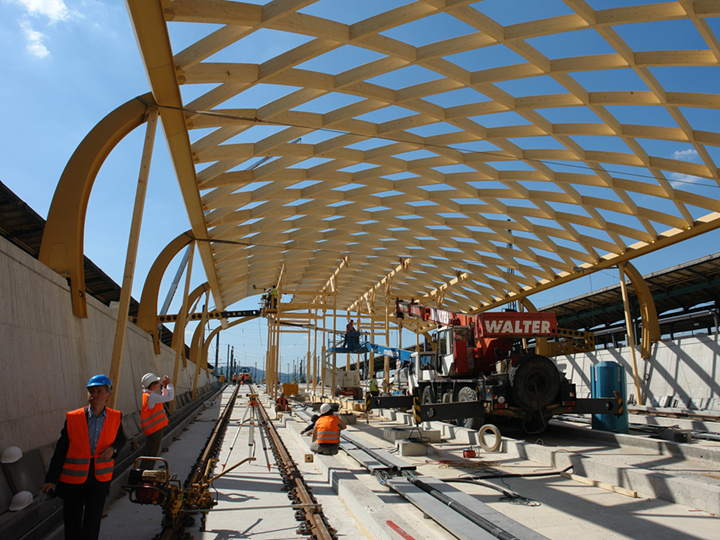

Cobertura de plataforma sem pilares

A conceção estrutural inclui uma construção leve e subtil em madeira e aço, que suporta três plataformas sem pilares e é muito atrativa. A forma selecionada em arco em forma de gaiola permite a preservação do sistema de cobertura da estação, a utilização de correntes elevadas comuns na área da estação e adapta-se às estruturas em forma de barril das coberturas de estação existentes.

A casca do barril é baseada na construção de Zollinger.

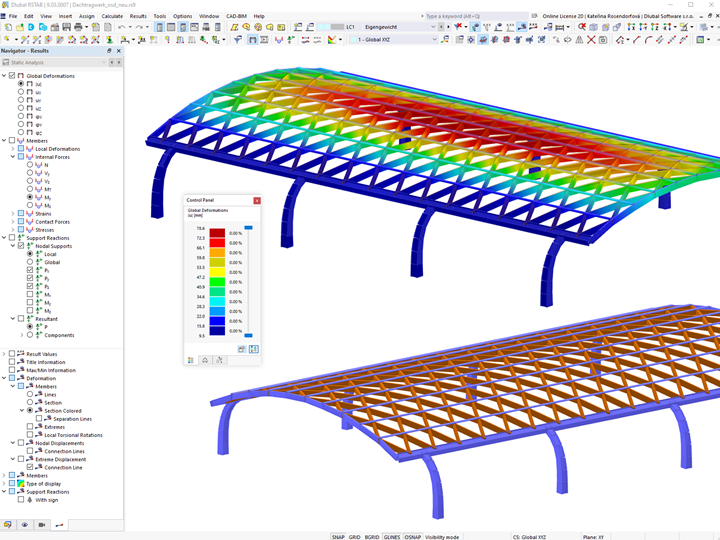

O modelo estrutural da cobertura é constituído por uma casca cilíndrica feita de lamelas de madeira, cujas cargas são transferidas seletivamente para a depressão do betão armado através de uma estrutura em caixão de aço. A estrutura de apoio em madeira é baseada na construção Zollinger, uma estrutura lamelar curvada singular na qual as barras estão dispostas em forma de losango e cada uma com um comprimento que se estende por dois campos.

A principal diferença do dimensionamento de Zollinger é o dimensionamento rígido dos nós. Devido à geometria da casca plana, grandes momentos de flexão tiveram de ser transferidos para o nó. Para isso, foi desenvolvido um novo sistema de ligação sob a forma de ligação de plug-in com cavilhas coladas. Este sistema de ligações foi convertido num detalhe orientador que pôde ser transferido para todos os nós. A estrutura da cobertura ganhou o prémio de melhor construção em madeira de Hessian em 2008.
