Manual online do RFEM | 4.4 Superfícies

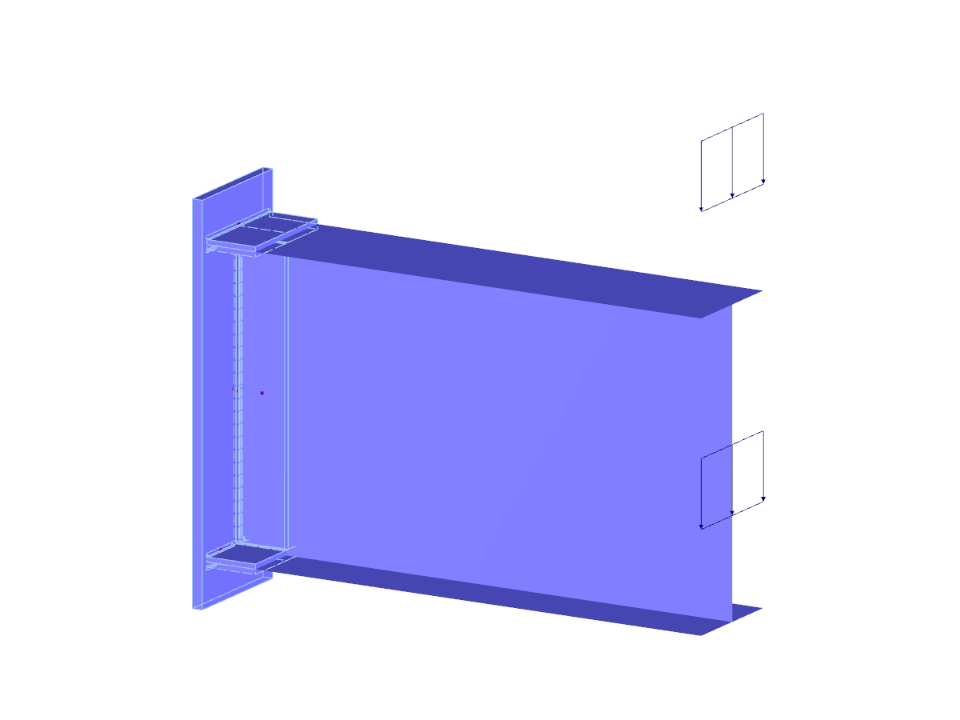

Soldadura
| Número de nós | 114 |
| Número de linhas | 190 |
| Número de barras | 0 |
| Número de superfícies | 87 |
| Número de sólidos | 12 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,148 t |
| Dimensões | 1,030 x 0,750 x 0,250 m |
