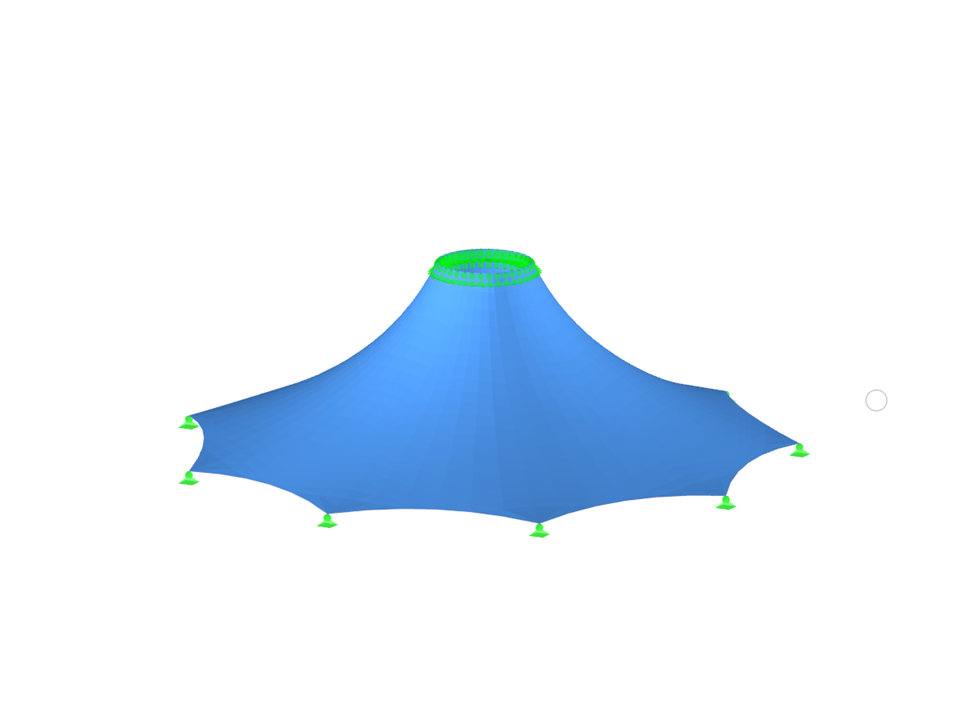

Cobertura
Cobertura
| Número de nós | 27 |
| Número de linhas | 27 |
| Número de barras | 9 |
| Número de superfícies | 9 |
| Número de casos de carga | 8 |
| Número de combinações de cargas | 14 |
| Número de combinações de resultados | 1 |
| Peso total | 0,041 t |
| Dimensões | 21,777 x 21,478 x 8,116 m |
| Versão do programa | 5.24.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
