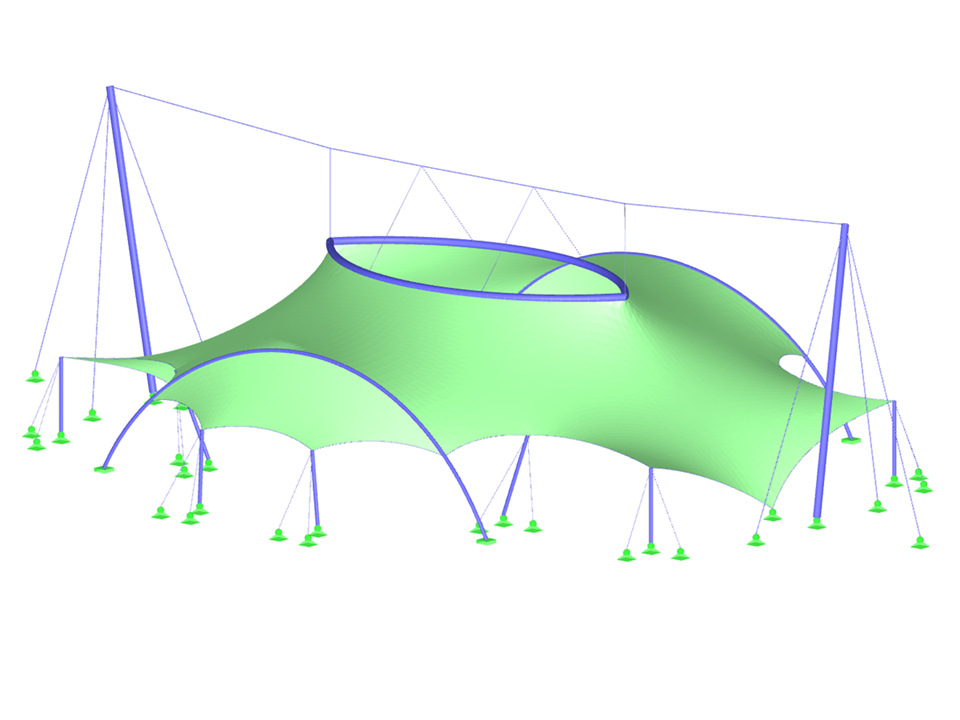

Cobertura de membrana suspensa com abertura circular
| Número de nós | 86 |
| Número de linhas | 93 |
| Número de barras | 85 |
| Número de superfícies | 10 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 12,598 t |
| Dimensões | 60,000 x 16,000 x 40,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
