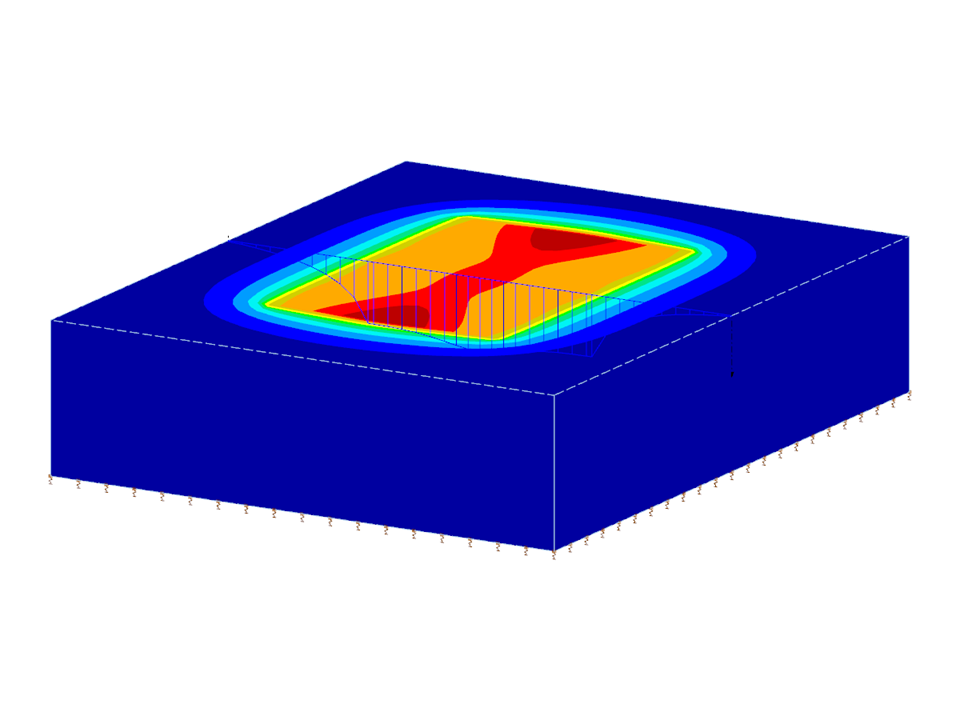

Modelo de solo da análise 3D semi-espacial
| Número de nós | 22 |
| Número de linhas | 25 |
| Número de superfícies | 7 |
| Número de sólidos | 1 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 16 |
| Número de combinações de resultados | 4 |
| Dimensões | 18,000 x 22,000 x 5,000 m |
| Versão do programa | 5.24.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
.png)
Seminário web
Seminário web
Base de dados de conhecimento
Base de dados de conhecimento
.png?mw=350&hash=08a561dc3d1b94edf5b16c9962561142b7b844d3)
Os modelos RFEM e RSTAB podem ser guardados como modelos 3D glTF (formatos *.glb e *.glTF). Veja os modelos detalhadamente em 3D com um visualizador 3D da Google ou da Babylon. Leve os seus óculos de realidade virtual, por exemplo, uns Oculus, para "caminhar" pela estrutura.
Os modelos 3D glTF podem ser integrados em páginas web próprias utilizando um JavaScript de acordo com estas instruções (como na página web da Dlubal Modelos para download).
Com a opção de visualização Modo de voo da câmara, pode voar através da sua estrutura do RFEM ou do RSTAB. A direção e a velocidade do voo podem ser controladas com o seu teclado. Além disso, pode guardar o voo através da sua estrutura em formato de vídeo.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
O módulo Dimensionamento de betão permite efetuar a verificação da resistência ao fogo simplificada de acordo com a EN 1992-1-2 para pilares (Capítulo 5.3.2) e vigas (Capítulo 5.6).
Estão disponíveis os seguintes métodos para a verificação de resistência ao fogo simplificada:
- Pilares: dimensões mínimas para secções retangulares e circulares segundo a tabela 5.2a e a equação 5.7 para o cálculo da exposição ao fogo
- Vigas: dimensões e distâncias entre eixos mínimas segundo as tabelas 5.5 e 5.6
Pode determinar os esforços internos para a verificação de resistência ao fogo de acordo com dois métodos.
- 1 Neste caso, os esforços internos da situação de dimensionamento acidental são incluídos diretamente no dimensionamento.
- 2 Os esforços internos do dimensionamento à temperatura normal são reduzidos através do fator Eta,fi (ηfi) e são depois utilizados no dimensionamento da resistência ao fogo.
Além do mais, é possível modificar a distância entre eixos de acordo com a Eq. 5.5.
