Laden Sie hier das Modell Bodenplatte mit dem Bodenmodell 3D-Halbraumverfahren herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Boden-Bauwerk-Interaktion in RFEM' vom 20. Oktober 2020 (deutsch, 27. Oktober 2020 englisch) angewendet.

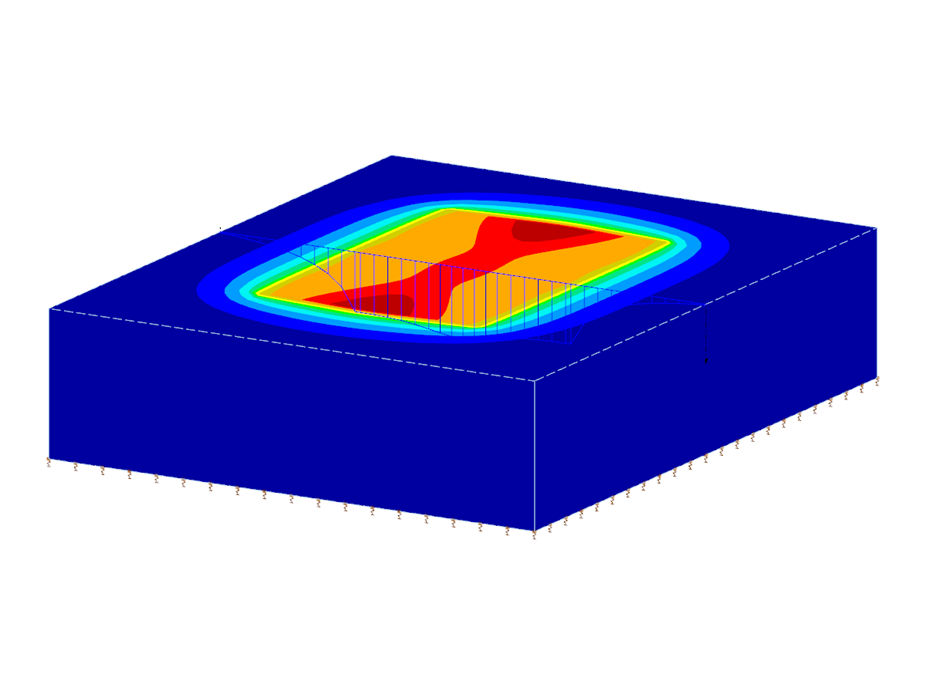

Bodenmodell 3D-Halbraumverfahren
| Anzahl Knoten | 22 |
| Anzahl Linien | 25 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 16 |
| Anzahl Ergebniskombinationen | 4 |
| Abmessungen | 18.000 x 22.000 x 5.000 m |
| Programmversion | 5.24.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
