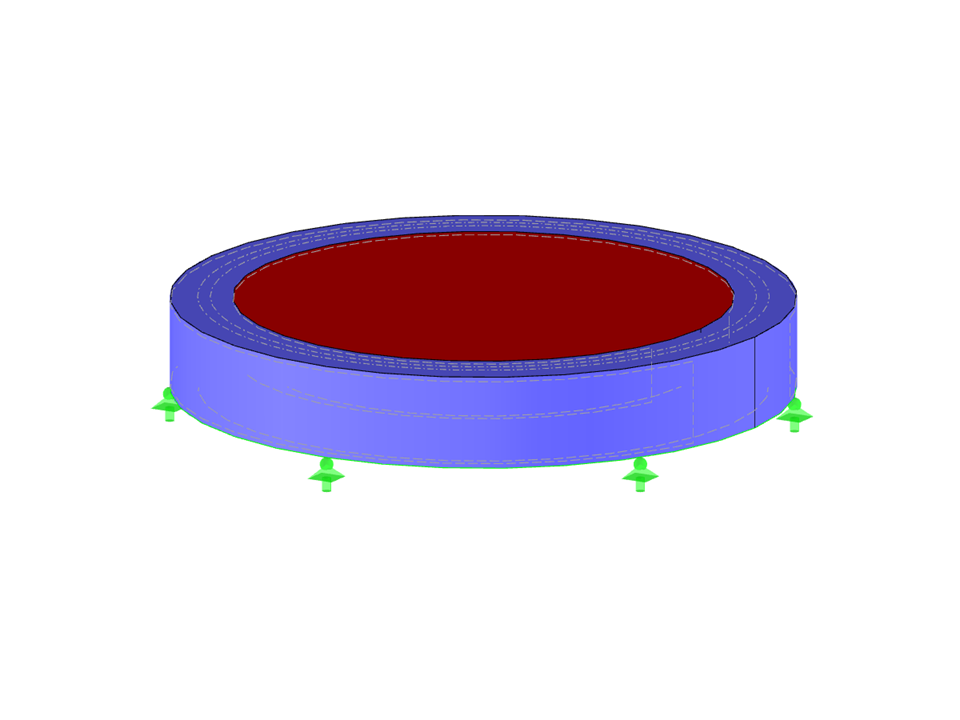

Sólido cilíndrico
| Número de nós | 12 |
| Número de linhas | 6 |
| Número de superfícies | 7 |
| Número de sólidos | 3 |
| Número de casos de carga | 1 |
| Peso total | 0,004 t |
| Dimensões | 0,365 x 0,364 x 0,195 m |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
