O modelo descreve uma estrutura de aço para uma casa de caldeira, onde uma caldeira a vapor fóssil antiga é substituída por uma nova com potência total de 9,8 MW. O sistema de geração de vapor inclui um armazenamento de biomassa, um sistema de transporte e entrega de cavacos de madeira, uma caldeira a vapor e um coletor de cinzas. O projeto foi realizado durante a operação da caldeira existente e apresenta altos requisitos tecnológicos e de execução. A figura de deformação foi modelada com precisão no RFEM. Mais informações de ag-i.si destacam a abordagem interdisciplinar na engenharia industrial e de plantas.


(0)
0 de 5 estrelas
5 estrelas 0
4 estrelas 0
3 estrelas 0
2 estrelas 0
1 estrela 0

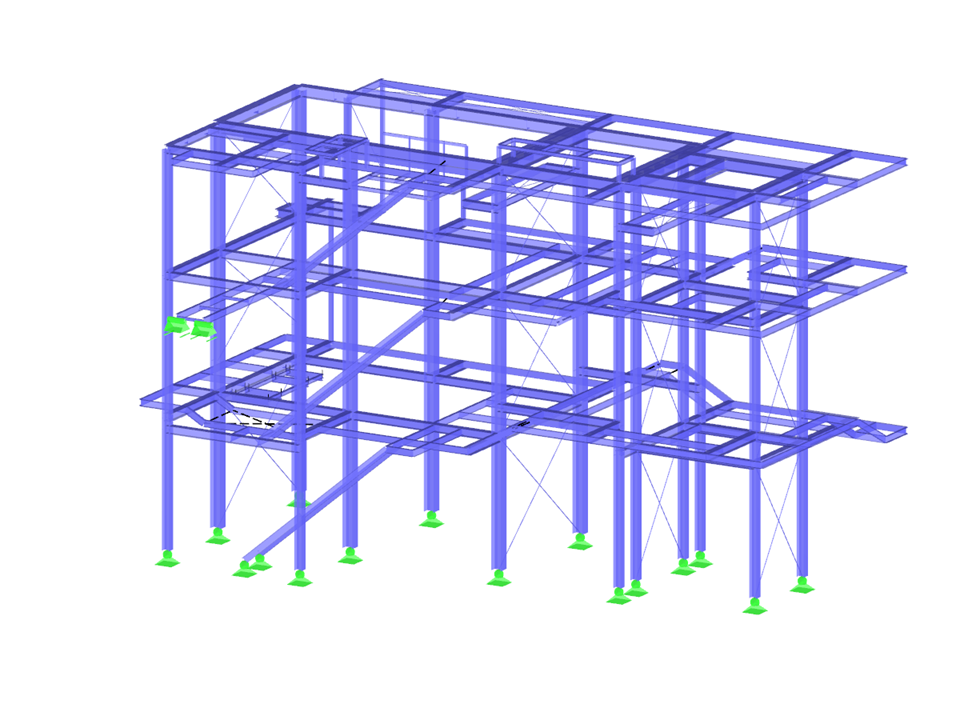

Estrutura de aço de casa de caldeira com sistema de vapor inovador

Não é possível fazer download Projeto de cliente/só para visualização
Número de nós 351
Número de linhas 609
Número de barras 573
Número de casos de carga 6
Número de combinações de cargas 12
Número de combinações de resultados 4
Peso total 33,804 t
Dimensões (métricas) 18,515 x 12,194 x 11,564 m
Dimensões (imperial) 60.74 x 40.01 x 37.94 feet
Versão do programa 4.10.19
