Este modelo analisa o cálculo da rigidez ideal de um apoio lateral para evitar o encurvadamento de uma barra sob esforço normal de compressão. Utilizando o modelo de Winter, é analisado com precisão o efeito da rigidez da mola no comportamento de estabilidade. Todos os parâmetros essenciais para a conceção do apoio lateral são considerados, complementados por uma representação precisa da geometria construtiva. A modelação clara permite identificar de forma transparente os parâmetros de projeto críticos.
Modelo utilizado em
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |

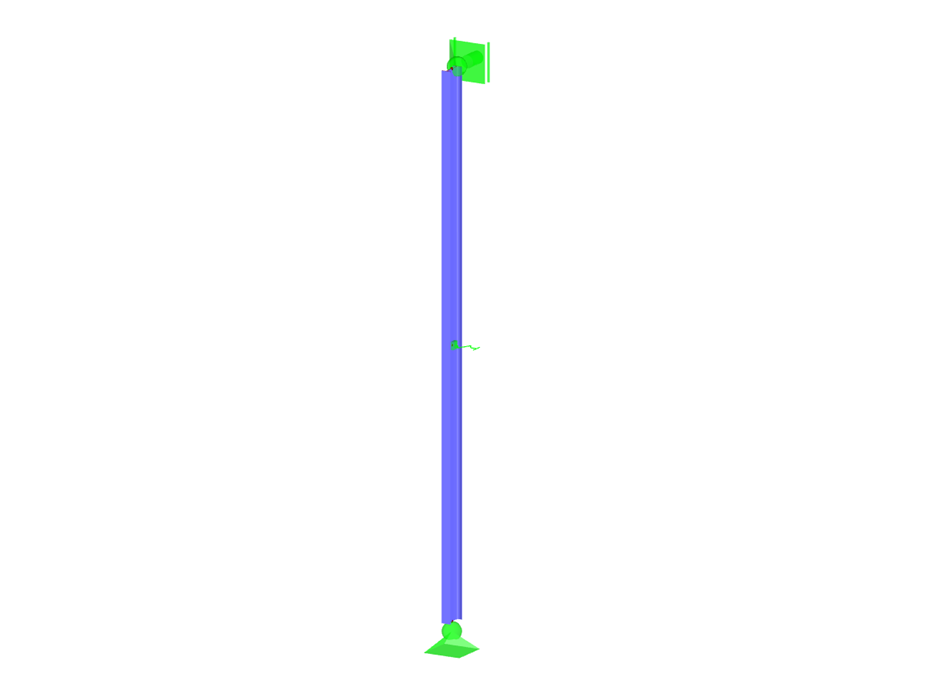

Rigidez de mola ótima em apoios de barra de encurvadura
| Número de nós | 3 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 1 |
| Peso total | 0,663 t |
| Dimensões (métricas) | 0,500 x 0,500 x 10,500 m |
| Dimensões (imperial) | 1.64 x 1.64 x 34.45 feet |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
