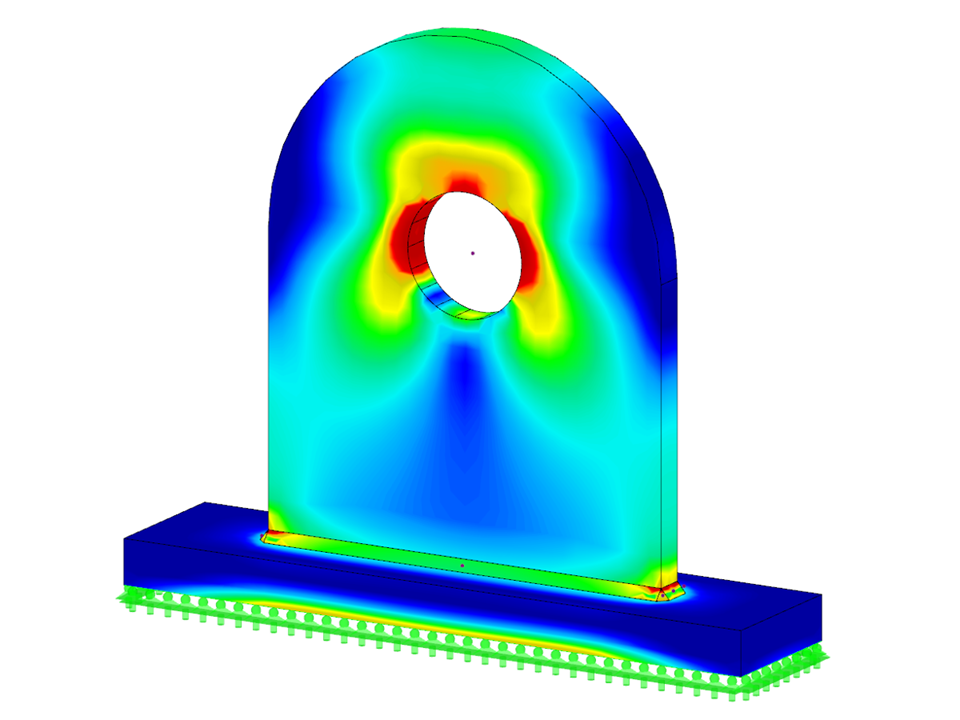

Este modelo mostra uma barra de olhal com 20 mm de espessura, integrada numa chapa de olhal. Um aspeto importante do modelo é a carga uniformemente distribuída que atua na chapa de olhal através de parafusos. Estas configurações são frequentemente utilizadas na construção para analisar a distribuição da carga e garantir a integridade estrutural.
Modelo utilizado em
Chapa de olhal com carga de parafuso
| Número de nós | 122 |
| Número de linhas | 112 |
| Número de superfícies | 56 |
| Número de sólidos | 10 |
| Número de casos de carga | 1 |
| Peso total | 0,023 t |
| Dimensões (métricas) | 0,440 x 0,137 x 0,429 m |
| Dimensões (imperial) | 1.44 x 0.45 x 1.41 feet |
| Versão do programa | 5.24.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
