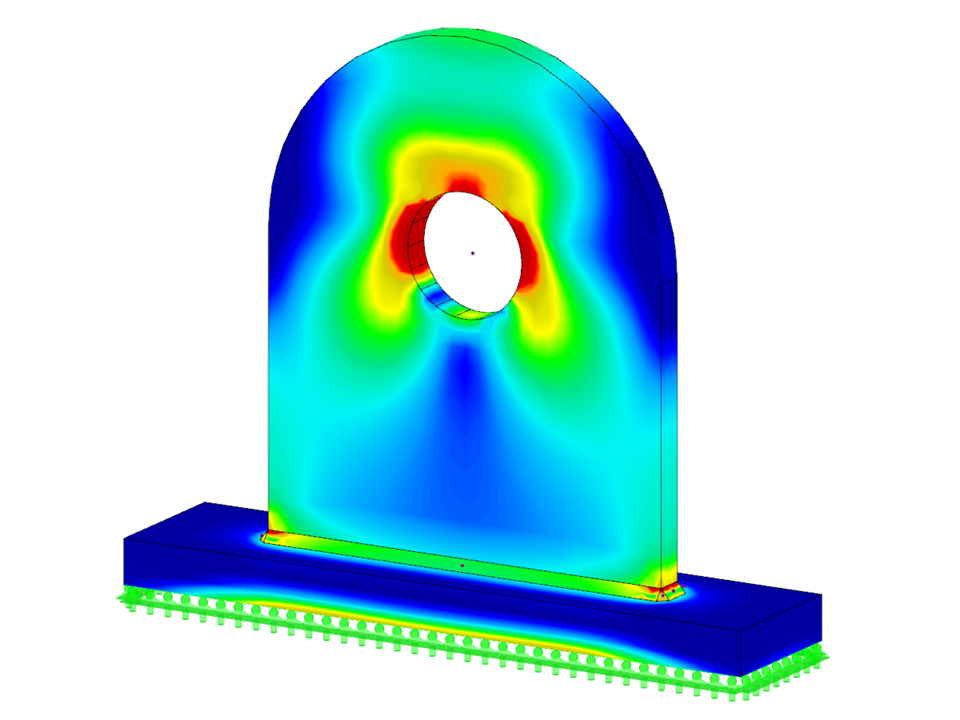

Ce modèle montre une tige à œil de 20 mm d'épaisseur, intégrée dans une plaque à œil. Un aspect important du modèle est la charge uniformément répartie agissant sur la plaque à œil via des boulons. De telles configurations sont souvent utilisées en construction pour analyser la répartition des charges et garantir l'intégrité structurelle.
Modèle utilisé dans
Platine à œil avec charge de boulon
| Nombre de nœuds | 122 |
| Nombre de lignes | 112 |
| Nombre de surfaces | 56 |
| Nombre de solides | 10 |
| Nombre de cas de charge | 1 |
| Poids total | 0,023 t |
| Dimensions (métrique) | 0,440 x 0,137 x 0,429 m |
| Dimensions (impériales) | 1.44 x 0.45 x 1.41 feet |
| Version du logiciel | 5.24.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
