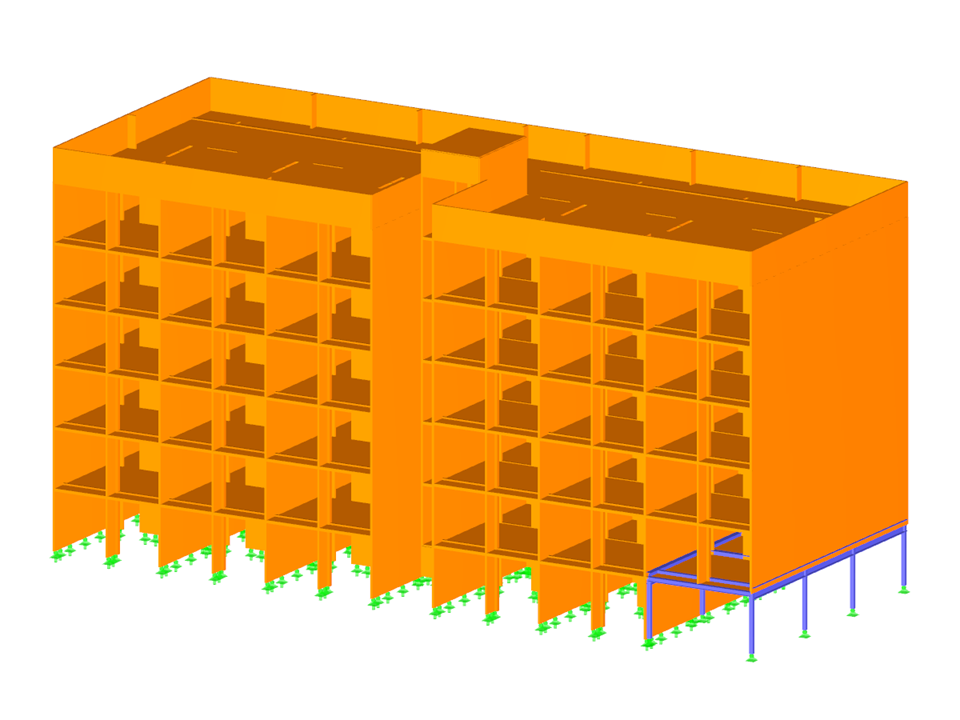

Edifício residencial de madeira laminada cruzada
| Número de nós | 2237 |
| Número de linhas | 3428 |
| Número de barras | 383 |
| Número de superfícies | 594 |
| Número de casos de carga | 8 |
| Número de combinações de resultados | 182 |
| Peso total | 495,116 t |
| Dimensões | 39,408 x 15,390 x 21,725 m |
| Versão do programa | 5.23.01 |
