Edifício residencial de madeira laminada cruzada (CLT) em Girona, Espanha

Estruturas dimensionadas com os softwares da Dlubal

  • Projeto de cliente

Projeto de cliente da Dlubal

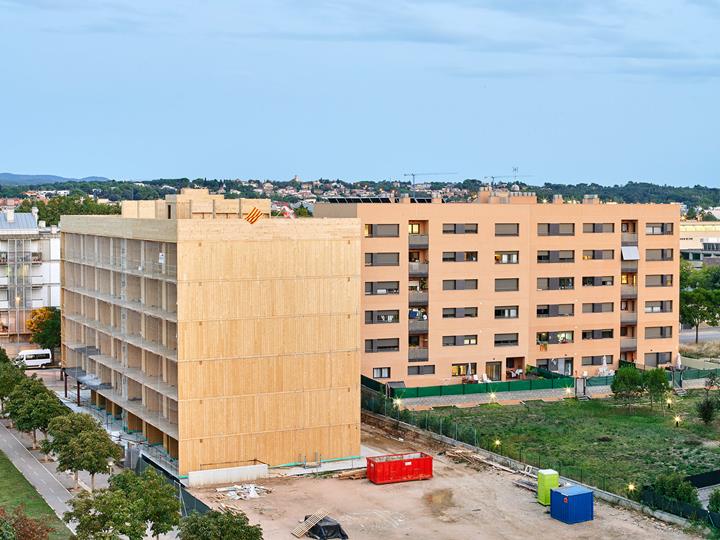

A EGOIN SA foi contratada para a execução de um projeto de construção de 35 novos apartamentos de madeira laminada cruzada (CLT) em Girona, Espanha. A opção em termos de material de construção recaiu sobre a madeira laminada cruzada por ser um material sustentável, pela sua capacidade de filtrar CO2 e pela liberdade de dimensionamento arquitetónico que oferece.

Cliente Procapsa SL
Arquiteto Bosch.Capdeferro
www.boschcapdeferro.com/ca
Planeamento estrutural

Blazquez Guanter SLP

Estudi M103 SLP

EGOIN
egoin.com
Estrutura em madeira EGOIN
egoin.com

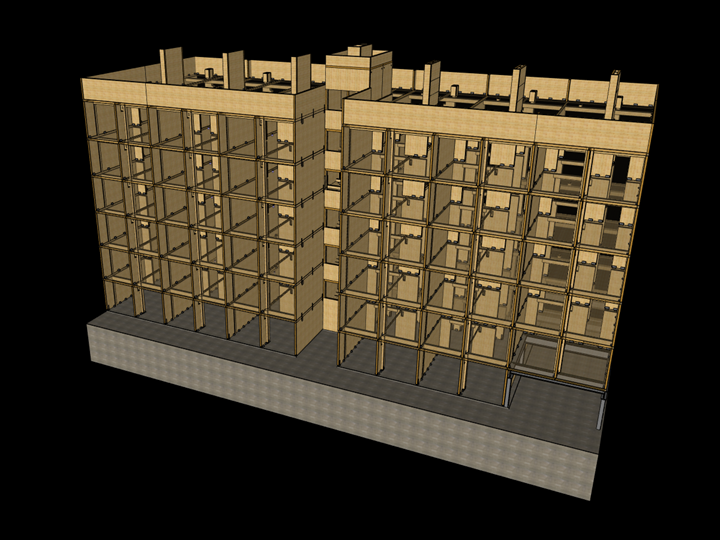

Modelo

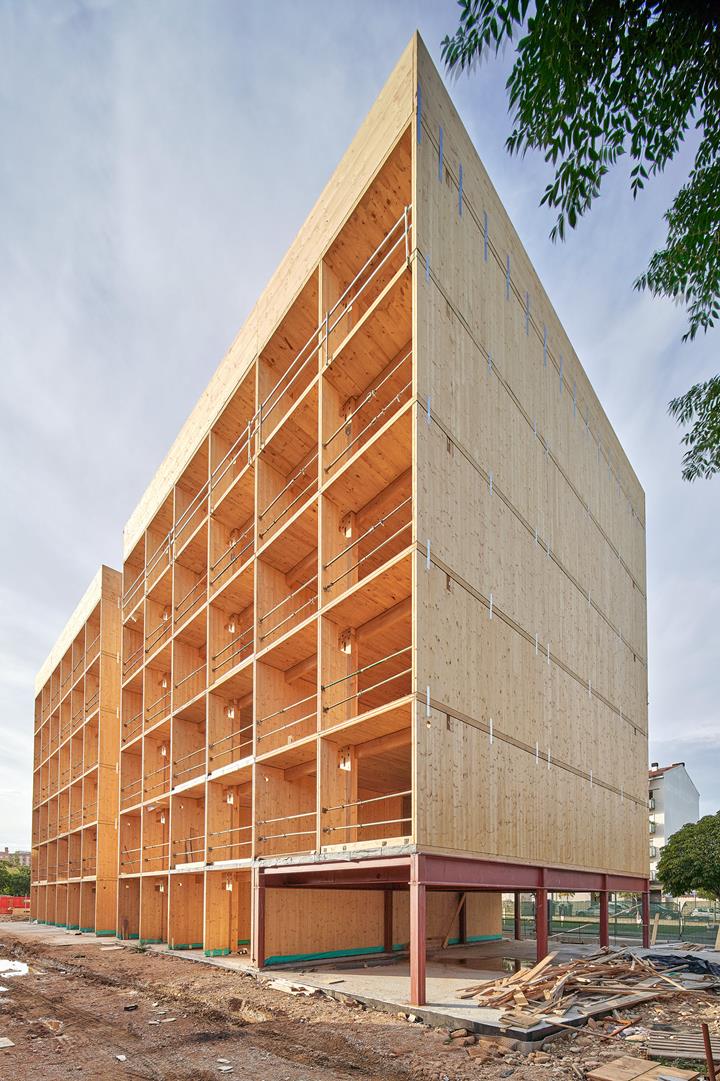

O edifício está localizado numa zona sísmica, onde os materiais de madeira ajudam a reduzir os efeitos resultantes de cargas horizontais em função da sua composição (leveza e ductilidade). A estrutura é composta por um sistema de parede CLT de seis pisos que absorve melhor as cargas verticais e horizontais.

Além disso, a pré-fabricação completa dos painéis CLT reduziu o tempo de montagem da estrutura principal para apenas seis semanas. Isso também permitiu reduzir as pontes térmicas e rentabilizar a vantagem que a madeira proporciona em termos de controlo de humidade para garantir um clima interior adequado.

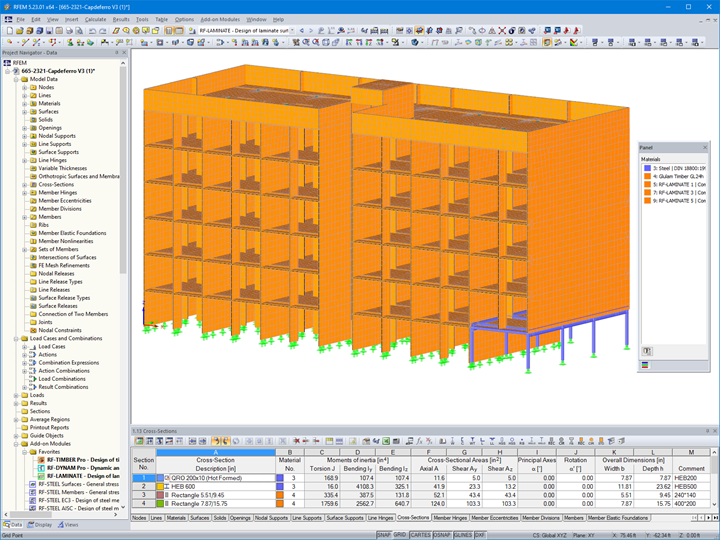

Os clientes da Dlubal EGOIN e Estudi M103 SLP procuraram trabalhar em conjunto para obterem os melhores resultados possíveis no processo de conceção sob a orientação da Blazquez Guanter SLP. Para tal, foi utilizado o programa RFEM e o módulo adicional RF-LAMINATE para considerar a rigidez e a resistência ortotrópicas durante o dimensionamento do material no modelo estático completo. A madeira laminada cruzada tem capacidade para suportar cargas bidirecionais, o que ajuda a aumentar a rigidez comparativamente a um sistema estático uniaxial.

No RFEM, as articulações de linha baseadas na rigidez atual da ligação da placa e no comportamento não linear podem ser facilmente consideradas. O RFEM fornece diagramas das cargas das linhas para serem considerados no RF-LIMITS e realizar o dimensionamento das ligações. O módulo adicional RF-DYNAM Pro foi utilizado para calcular as vibrações naturais e realizar uma análise do espectro de resposta modal de acordo com a norma espanhola NCSE-02.

Local do projeto

Carrer Tomàs Carreras Artau
Girona
Espanha
