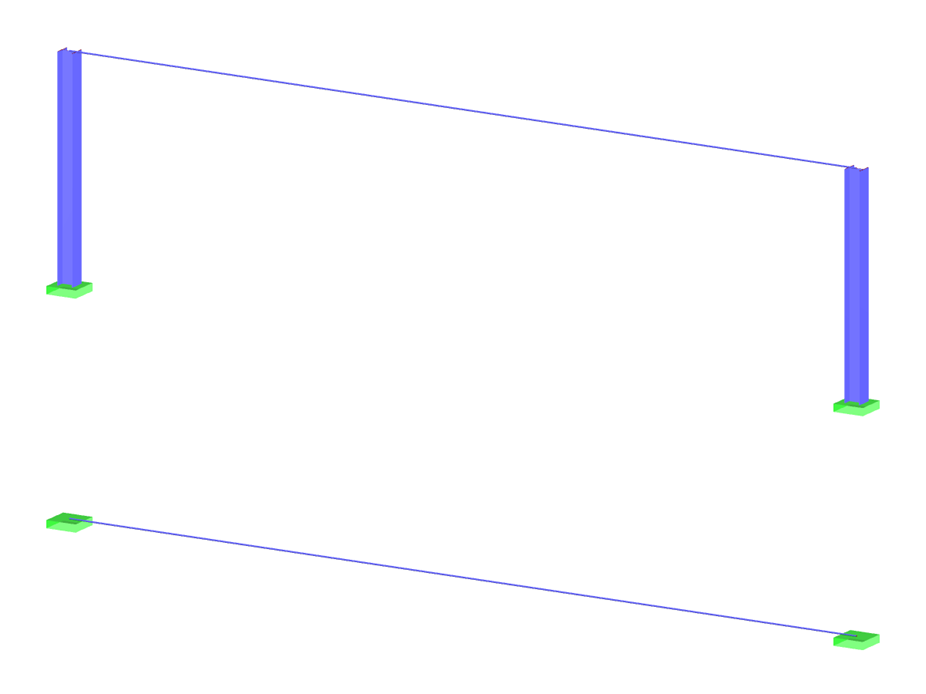

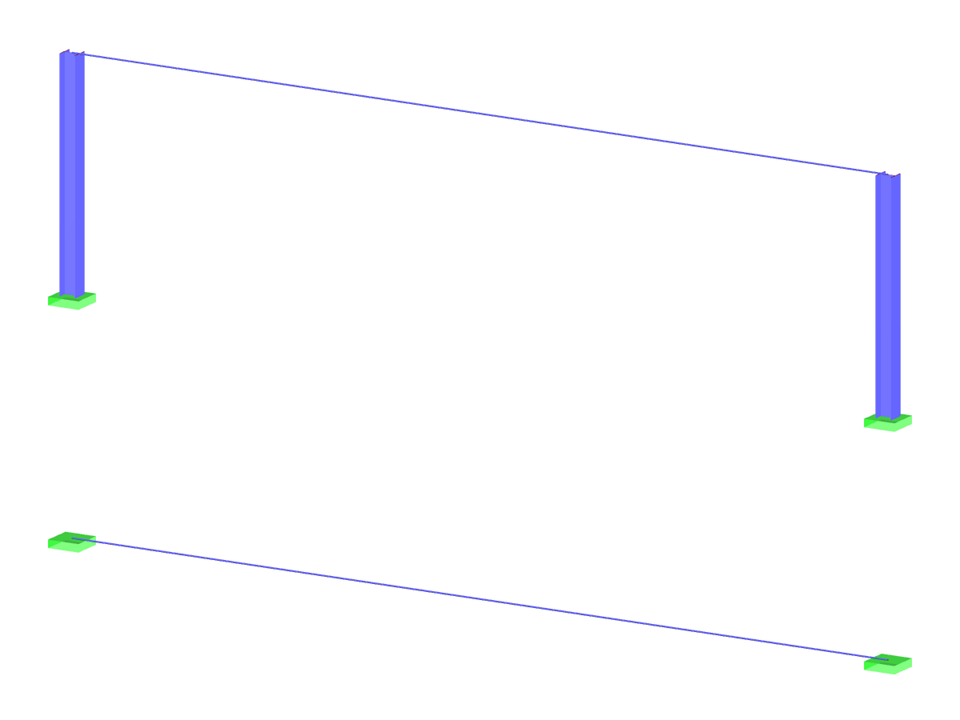

Cabo entre apoios e consolas
| Número de nós | 6 |
| Número de linhas | 4 |
| Número de barras | 4 |
| Número de casos de carga | 2 |
| Peso total | 0,876 t |
| Dimensões | 15,559 x 0,559 x 8,280 m |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
