Este modelo de engenharia ilustra uma estrutura de cabo onde uma barra é suportada por vários cabos. A configuração mostra a aplicação de cabos para estabilização e transferência de carga. Este tipo de construção é frequentemente encontrado em edifícios modernos, onde peso e flexibilidade são aspetos importantes. A análise desta estrutura inclui o estudo das tensões e forças na configuração cabo-barra.

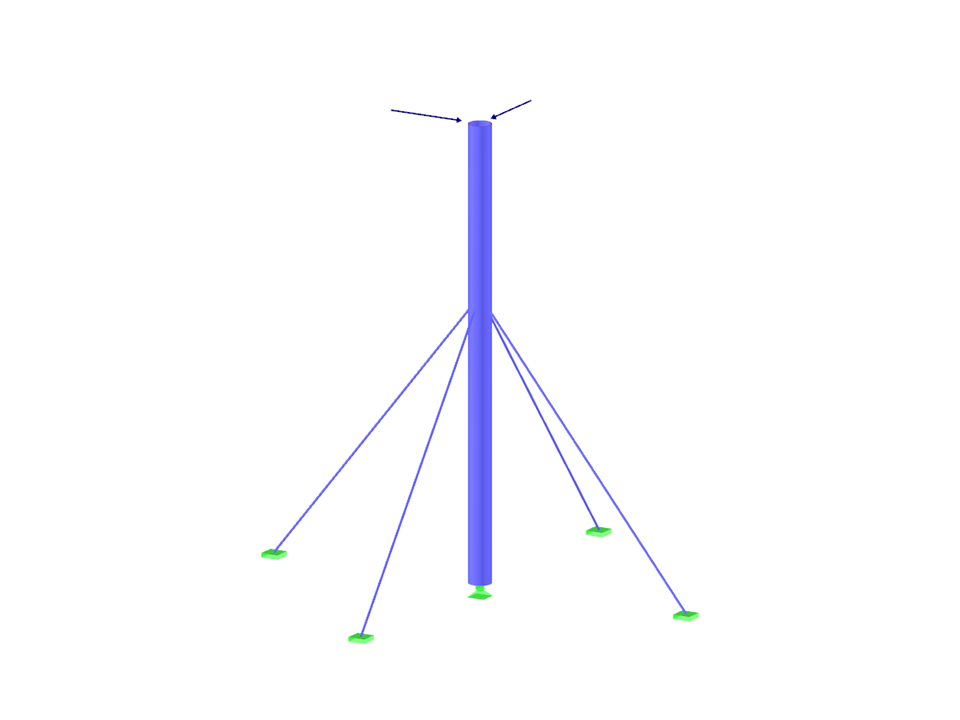

Estrutura de cabo com barra em consola
| Número de nós | 7 |
| Número de linhas | 6 |
| Número de barras | 6 |
| Número de casos de carga | 1 |
| Peso total | 1,227 t |
| Dimensões (métricas) | 8,640 x 8,640 x 8,320 m |
| Dimensões (imperial) | 28.35 x 28.35 x 27.3 feet |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
