19. Februar 2021

Dieses Modell stellt ein Seiltragwerk dar, bei dem ein Stab durch Seile stabilisiert wird. Es visualisiert die innovative Verbindung zwischen seiltragenden Elementen und stabförmigen Bauteilen. Die Konstruktion verdeutlicht den Einsatz von modernen Seilbauteilen in der Netzwerkform, wobei die Spannungsverteilung der Seile präzise dargestellt wird. Das Bild unter https://www.dlubal.com/de/img/15498 zeigt wichtige Details zur Seilverbindung. Das Modell liefert somit einen fundierten Einblick in die Funktionsweise seilgestützter Systeme.


(0)
0 von 5 Sternen
5 Sterne 0
4 Sterne 0
3 Sterne 0
2 Sterne 0
1 Stern 0

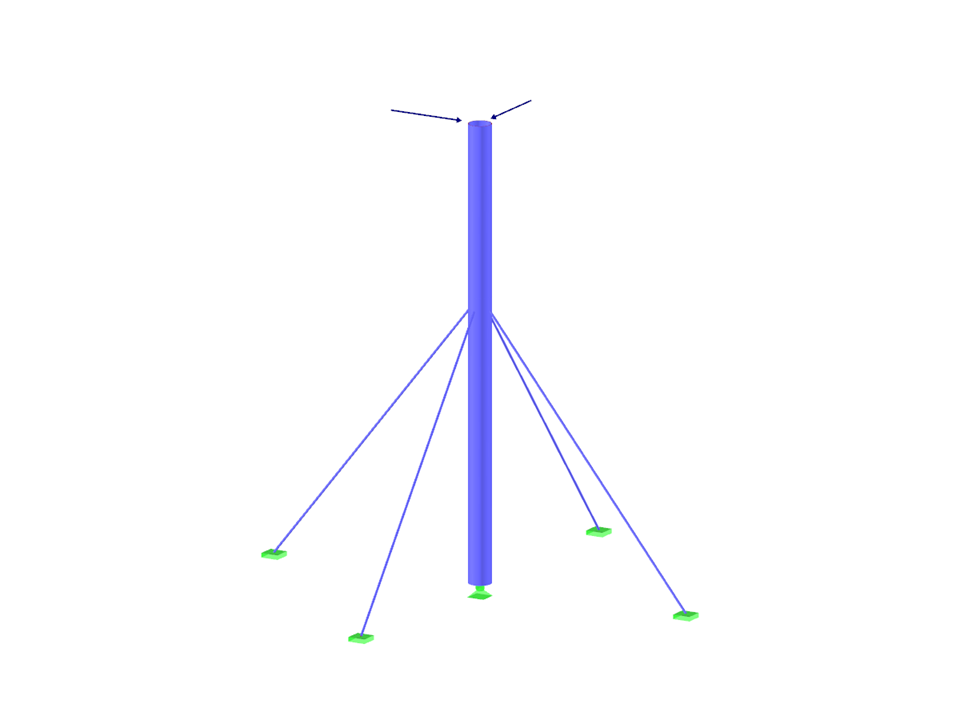

Seiltragwerk und Seilstab

Anzahl Knoten 7
Anzahl Linien 6
Anzahl Stäbe 6
Anzahl Lastfälle 1
Gesamtgewicht 1,227 t
Abmessungen (metrisch) 8.640 x 8.640 x 8.320 m
Abmessungen (imperial) 28.35 x 28.35 x 27.3 feet
Programmversion 5.24.02

Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
