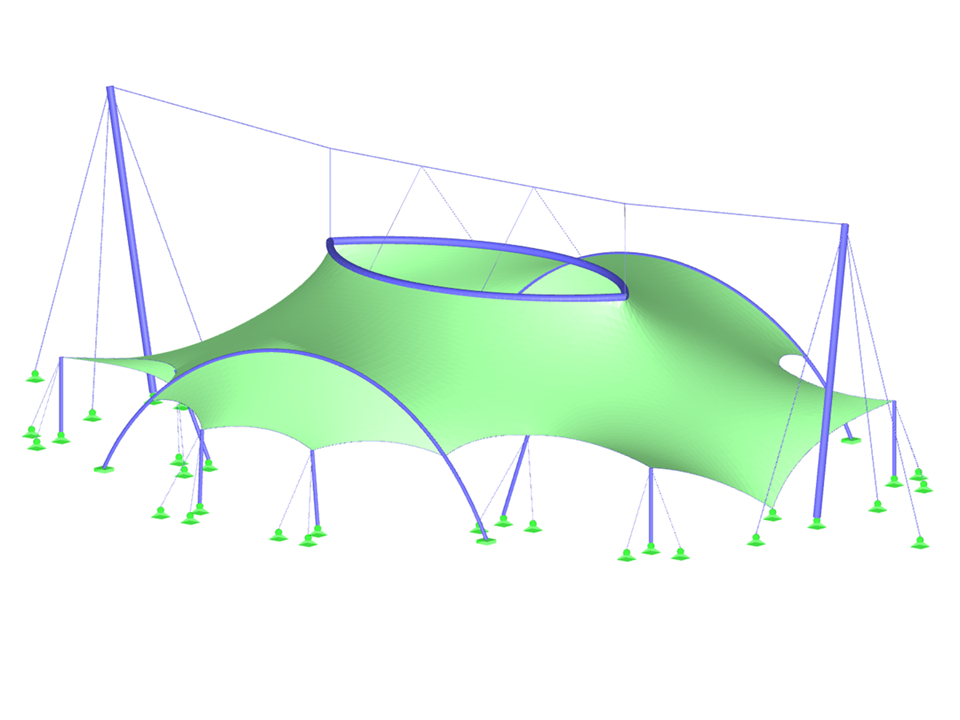

Toiture suspendue à membrane avec ouverture circulaire
| Nombre de nœuds | 86 |
| Nombre de lignes | 93 |
| Nombre de barres | 85 |
| Nombre de surfaces | 10 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 1 |
| Nombre de combinaisons de charges | 0 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 12,598 t |
| Cotation fonctionnelle | 60,000 x 16,000 x 40,000 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
