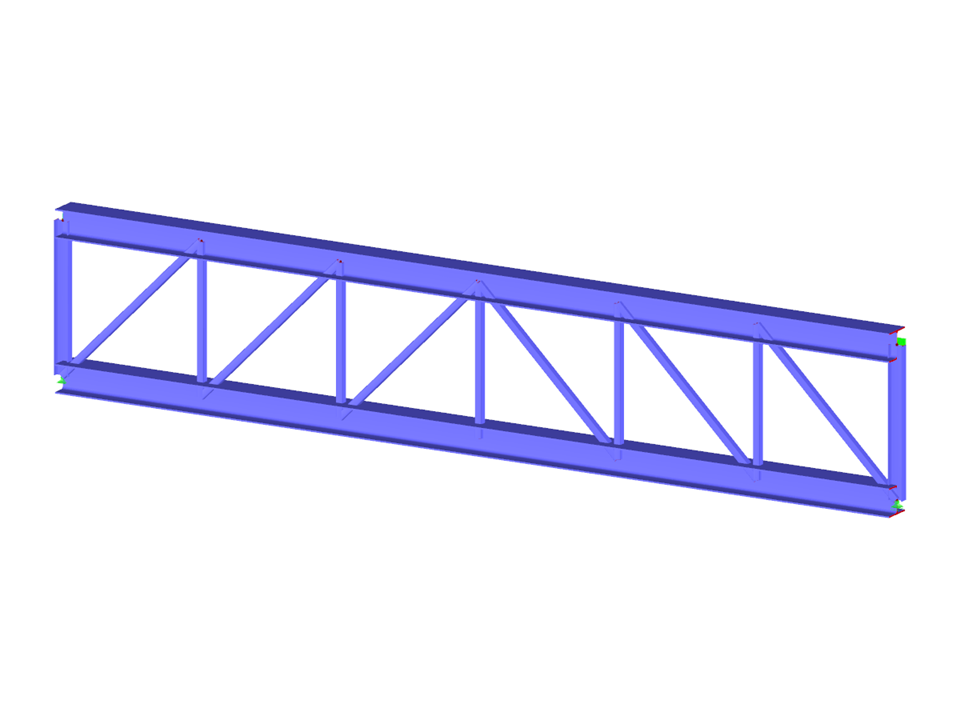

Viga treliçada
| Número de nós | 14 |
| Número de linhas | 15 |
| Número de barras | 15 |
| Número de casos de carga | 1 |
| Peso total | 0,616 t |
| Dimensões | 6,030 x 0,030 x 1,030 m |
| Versão do programa | 5.25.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
