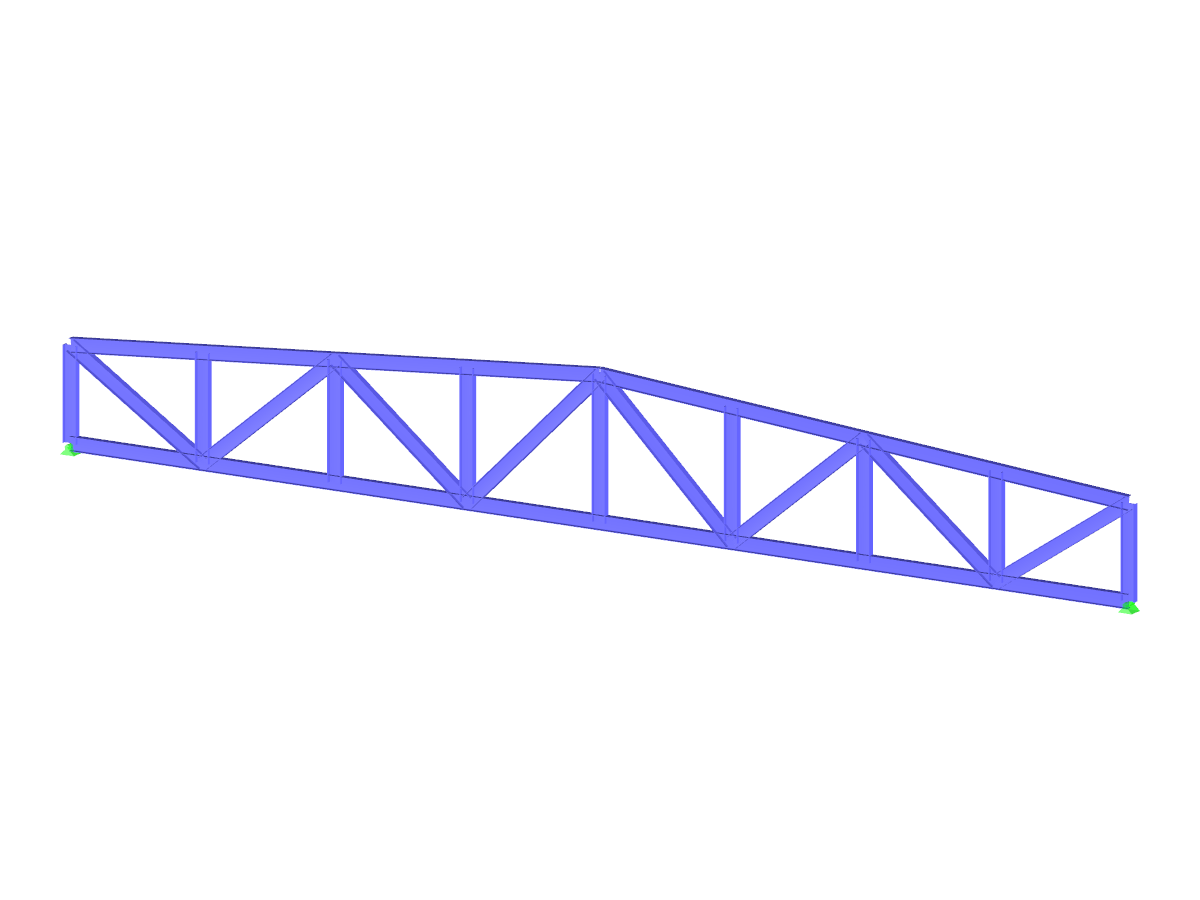

桁架单元
节点数目: | 14 |
线的数目 | 15 |
杆件数目: | 15 |
荷载工况数目 | 1 |
总重量 | 0,616 t |
翘曲区域尺寸 | 6.030 x 0.030 x 1.030 m |
软件版本 | 5.25.01 |
