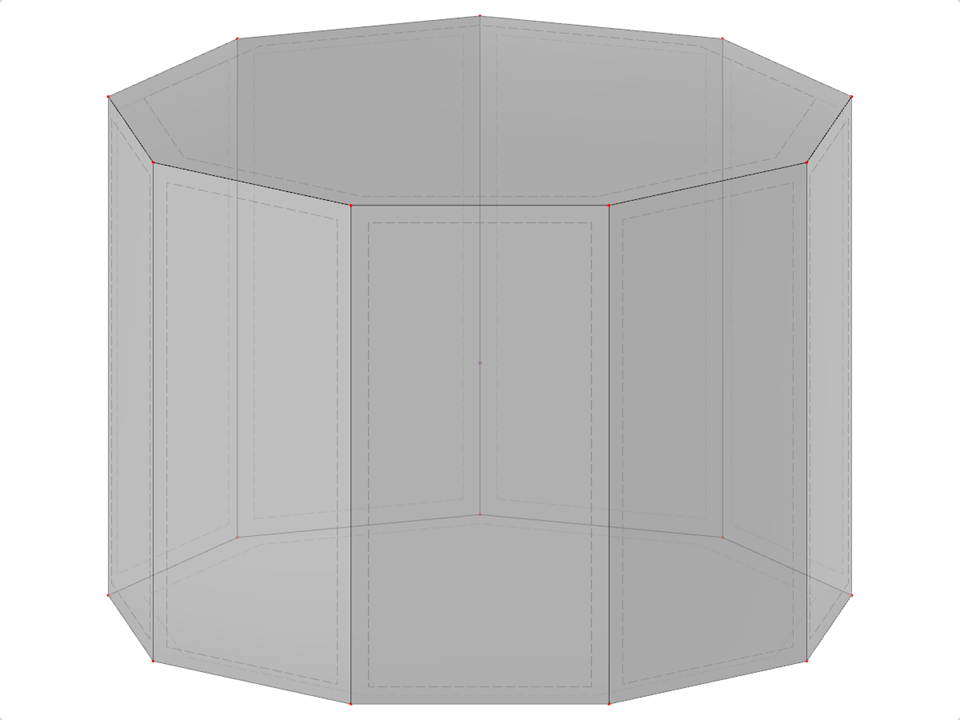

ID de modelo 2215 | SLD045 | Prisma não agonal

Bloco JavaScript paramétrico com entrada através de número de bordas (9 ou mais), comprimento da borda, raio de círculo circunscrito ou raio de círculo inscrito

(0)

0 de 5 estrelas

5 estrelas		0
4 estrelas		0
3 estrelas		0
2 estrelas		0
1 estrela		0

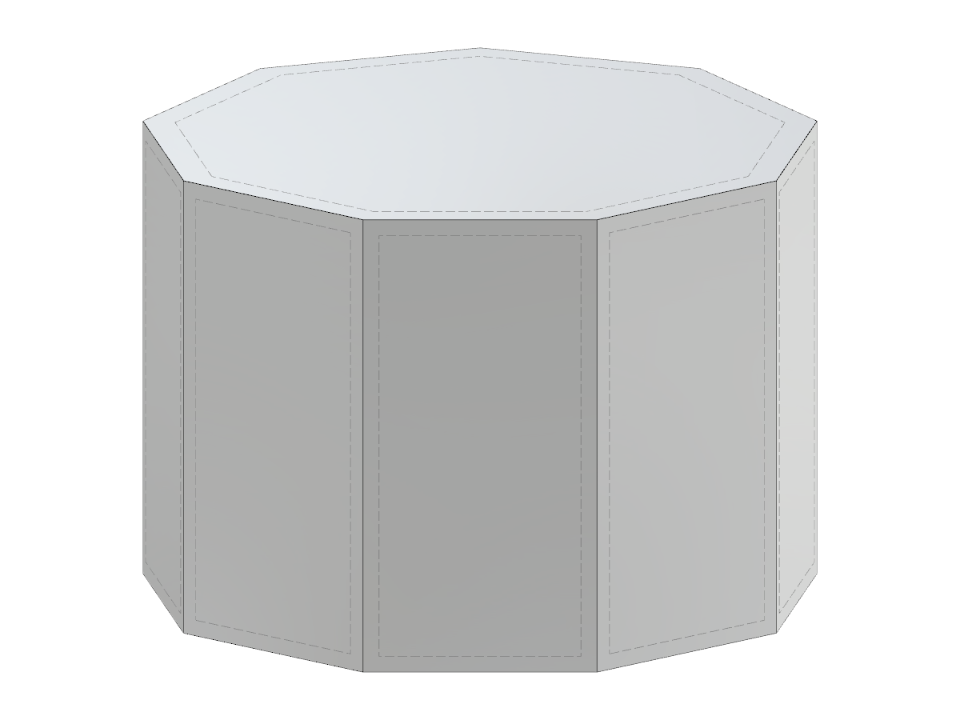

SLD045 | Prisma não agonal

Versão do ficheiro

Parâmetros de bloco editáveis dinamicamente
Número de nós	18
Número de linhas	27
Número de barras	0
Número de superfícies	11
Número de sólidos	1
Número de casos de carga	1
Número de combinações de cargas	0
Número de combinações de resultados	0
Peso total	834,546 t
Dimensões	8,507 x 6,000 x 8,638 m

Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
