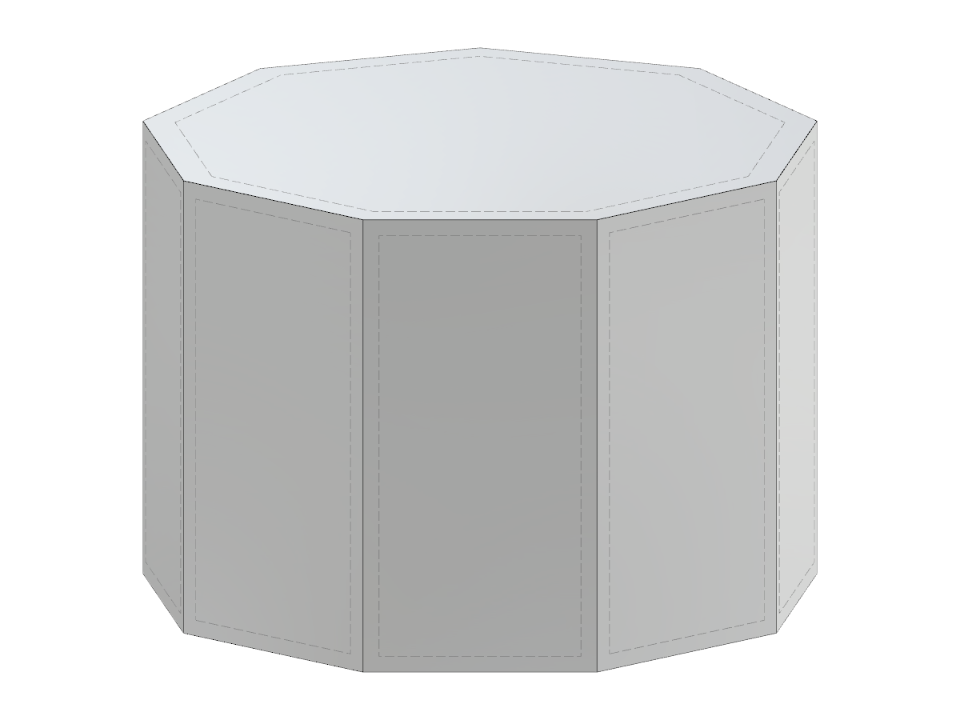

Parametrischer JavaScript-Block mit Eingabe über die Anzahl von Kanten (ab 9), Kantenlänge, Umkreisradius oder Inkreisradius

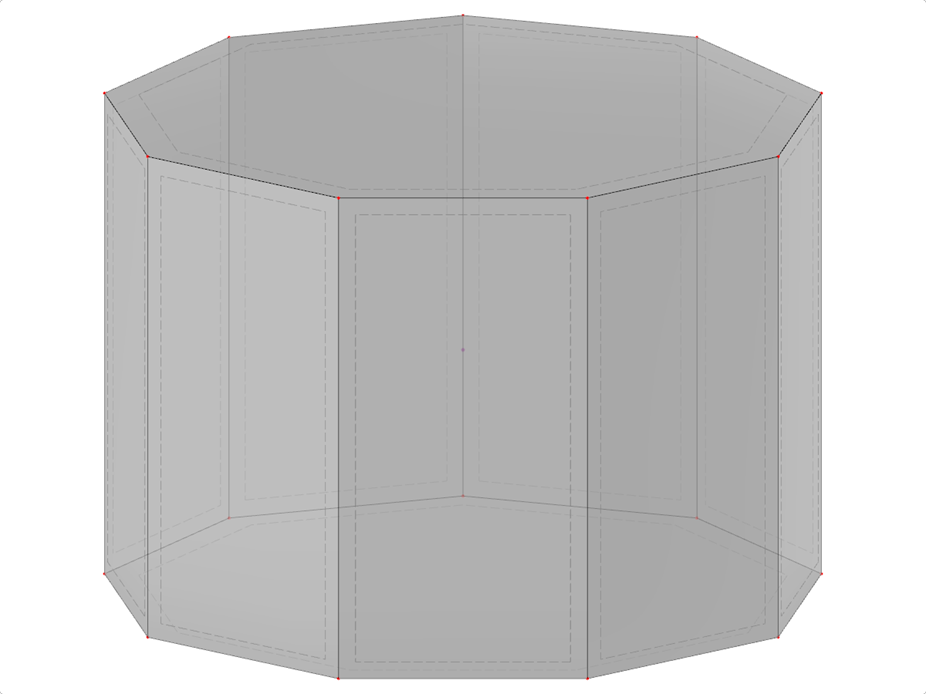

SLD045 | Neuneckiges Prisma
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 18 |
| Anzahl Linien | 27 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 11 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 834,546 t |
| Abmessungen | 8,507 x 6,000 x 8,638 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
