O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

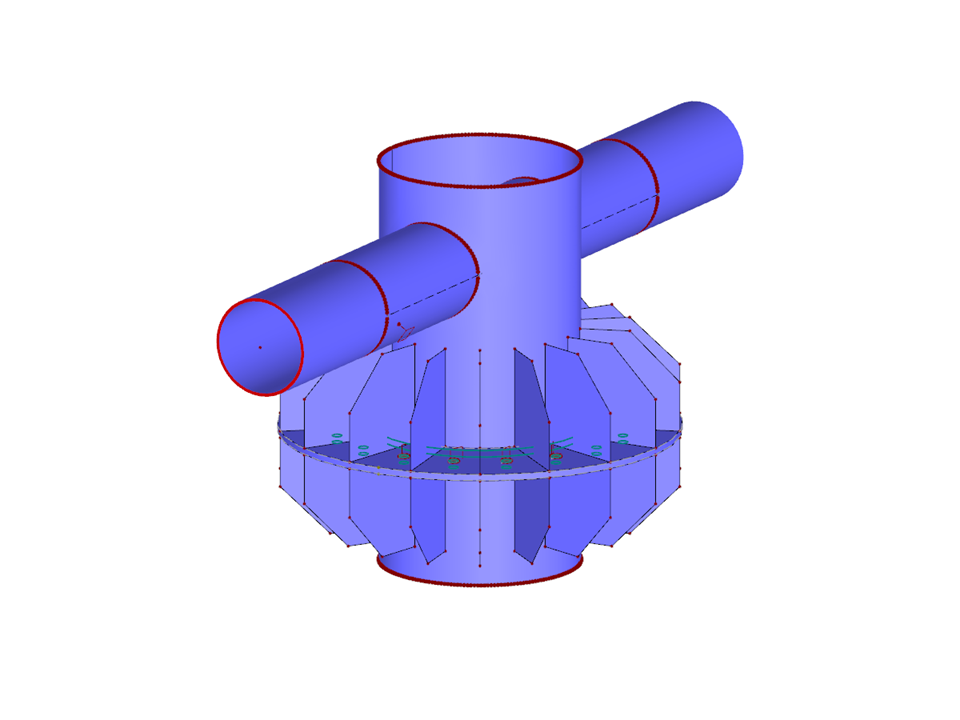

Ligação para pilar com secção circular em T
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 351 |
| Número de linhas | 270 |
| Número de barras | 21 |
| Número de superfícies | 106 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Peso total | 1,776 t |
| Dimensões | 2,193 x 2,600 x 1,716 m |
| Versão do programa | 5.18.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
