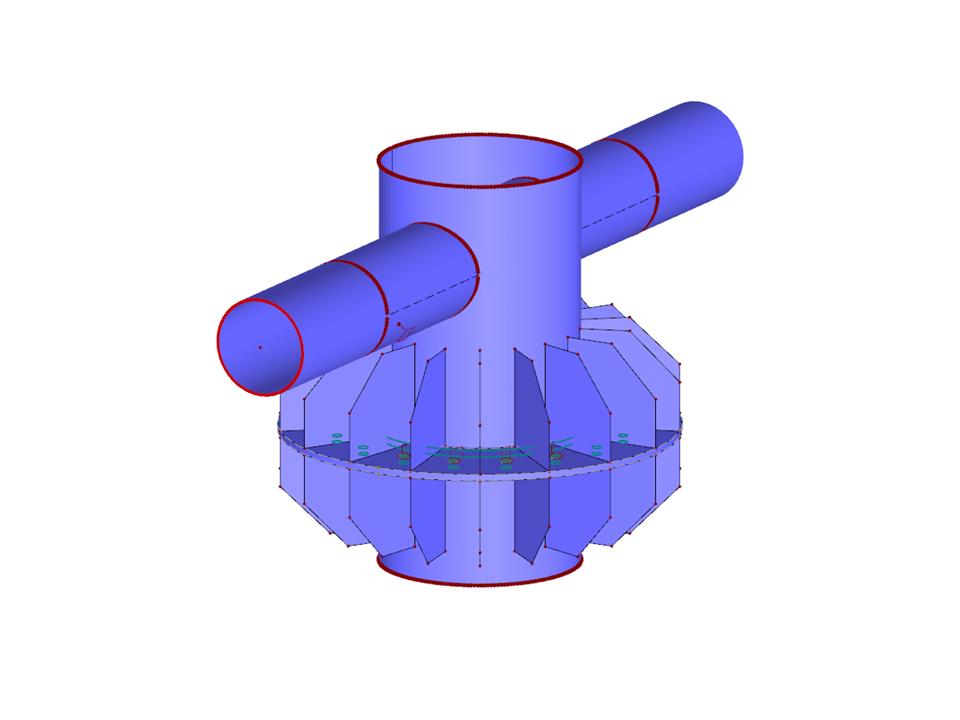

Collegamento per colonna con sezione circolare in stile T
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 351 |
| Numero di linee | 270 |
| Numero di aste | 21 |
| Numero di superfici | 106 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 1,776 t |
| Dimensioni | 2.193 x 2.600 x 1.716 m |
| Versione del programma | 5.18.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
