Manual online do RFEM | 4.4 Superfícies
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

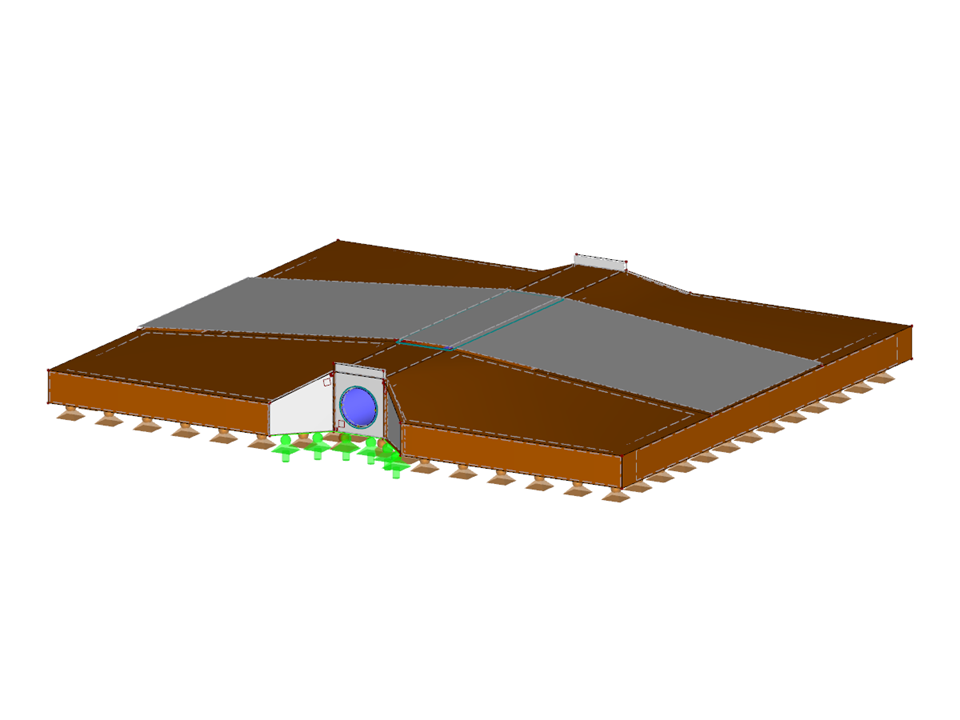

Esgoto
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 43 |
| Número de linhas | 63 |
| Número de superfícies | 28 |
| Número de sólidos | 3 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 2 |
| Peso total | 441,588 t |
| Dimensões | 16,978 x 15,099 x 3,381 m |
| Versão do programa | 5.19.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
