Instrukcja online programu RFEM | Powierzchnie
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rfs). Więcej informacji na temat sparametryzowanych modeli i bloków można znaleźć w krótkim tutorialu wideo - SVT 010 | Tworzenie i importowanie bloków - patrz link poniżej.
Model został stworzony przez zespół techniczny Dlubal Latam.

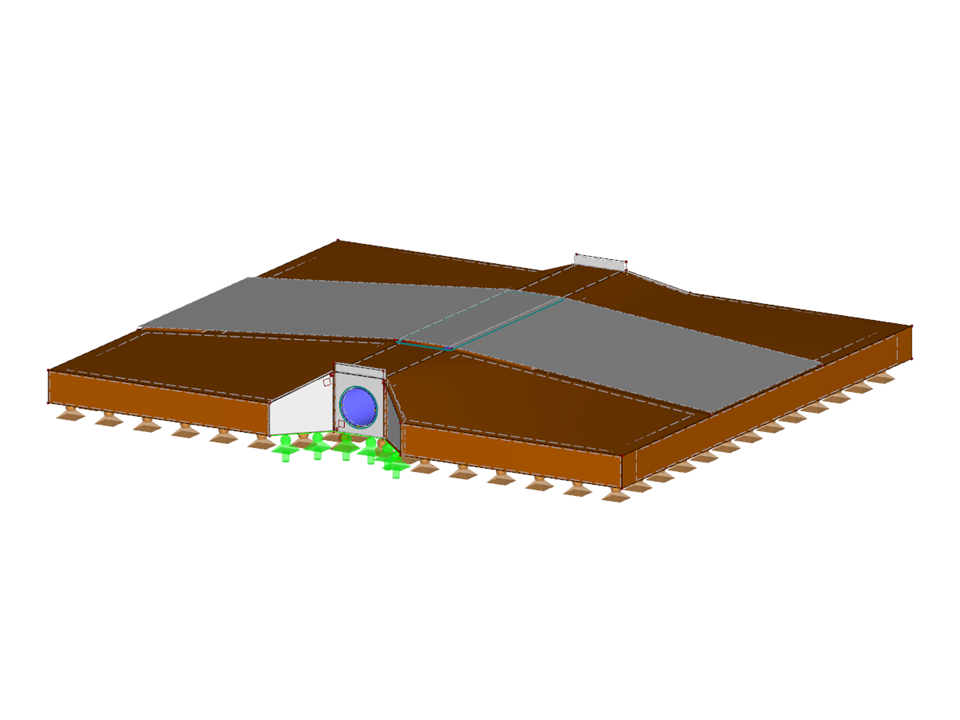

Kanalizacja
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 43 |
| Liczba linii | 63 |
| Liczba powierzchni | 28 |
| Ilość brył | 3 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 441,588 t |
| Wymiarowanie | 16,978 x 15,099 x 3,381 m |
| Wersja programu | 5.19.01 |
