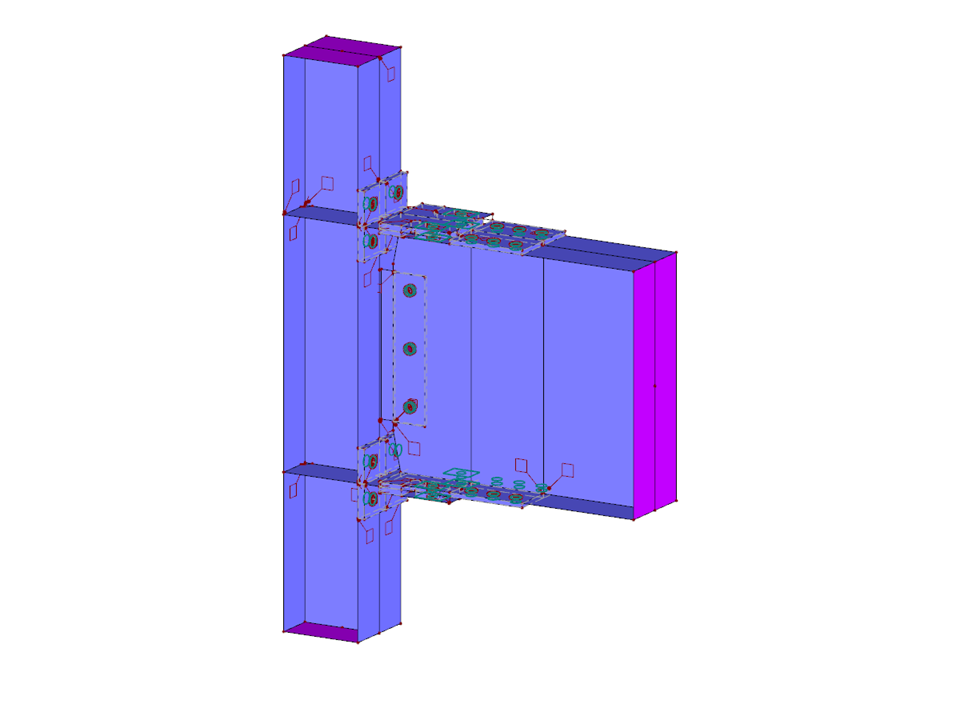

Ligação de momentos Simpson Strong-Tie.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.
Conexão de momento
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 505 |
| Número de linhas | 582 |
| Número de barras | 32 |
| Número de superfícies | 321 |
| Número de sólidos | 29 |
| Peso total | 0,182 t |
| Dimensões | 0,942 x 0,200 x 1,392 m |
| Versão do programa | 5.26.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
